TRAPOROL Tragrolle Serie 44 Ansicht 1
Angetriebene

Tragrolle Serie 44

Rohr Ø: 50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm

Gegenlager

Serie 15
Schwerkraft

Tragrolle Serie 15

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

Serie 25
Schwerkraft

Tragrolle Serie 25

Die Lagerung besteht aus einem Kunststoff-Doppelkettenrad 1/2 x 5/16” Z = 14 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16 oder 25).

Varianten

SerieVariante
44.2Friktionsrolle mit Rillenkugellager 6202 RS
44.6Festrolle mit Rillenkugellager 6202 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm
50 mm2.8 mm Kunststoff 10 mm, 12 mm, 15 mm
60 mm2 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm
60 mm3 mm Stahl • Edelstahl 10 mm, 12 mm, 15 mm
63 mm3 mm Kunststoff 10 mm, 12 mm, 15 mm
63.5 mm2.9 mm Stahl 10 mm, 12 mm, 15 mm
80 mm2 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm

Verhältnis EL/RL

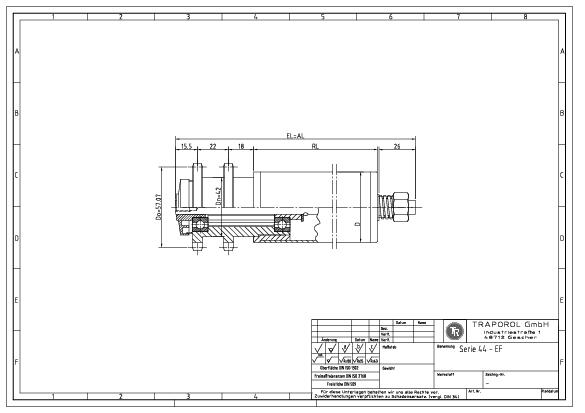

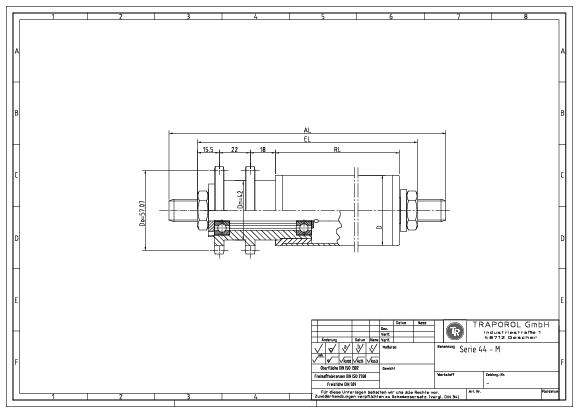

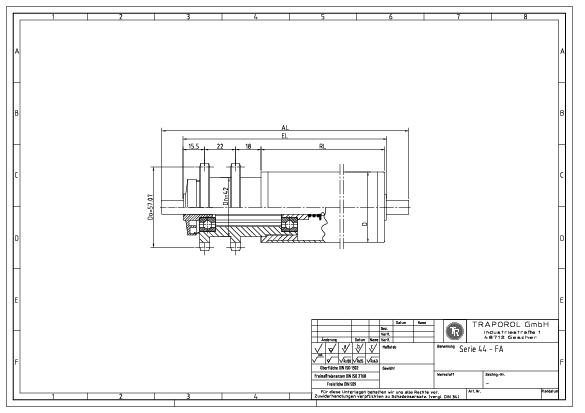

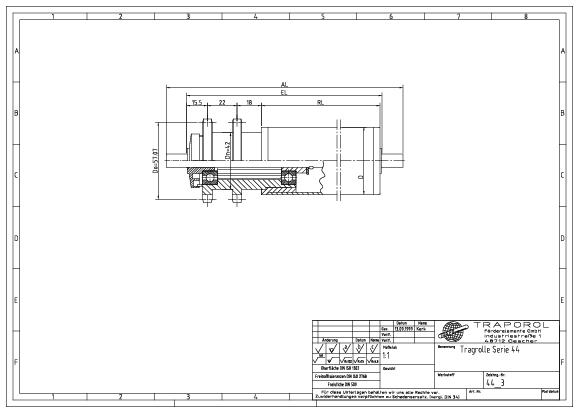

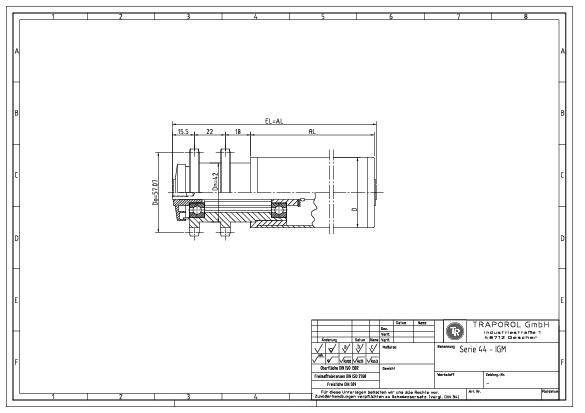

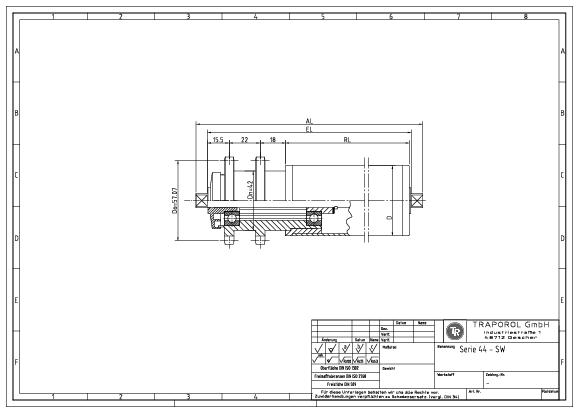

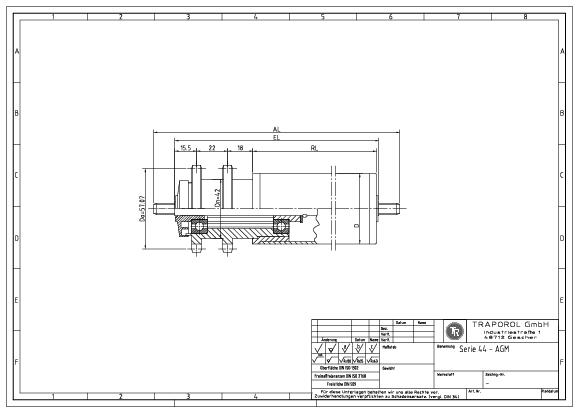

Rohr ØAchse ØIGMMAGMGLFASWEF
50-80 mm10 mmEL=RL+596459595959
50-80 mm12 mmEL=RL+596559595959
50-80 mm15 mmEL=RL+59665959595985

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50-80 mm30 daN40 daN0,50 m/s
