Schwerkraft
Tragrolle Serie 15
Rohr Ø:
50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm
- Max. Tragfähigkeit 160 kg
- Rollenboden aus Kunststoff
- Schwerkraft-Tragrollen
- Leicht laufend
- Geeignet für mittelschwere Fördergüter
- Zusätzlicher Spritzwasser- und Staubschutz
Der Lagereinsatz besteht aus einem Kunststoff-Rollenboden (Polypropylen) mit Kunststoffdichtung (Polypropylen) und gepresstem Kugellager, wahlweise in Niro.
Varianten
Serie | Variante |
---|---|
15.0 | gepresstes Kugellager RL30 |
15.1 | gepresstes Kugellager in Niro RL31 |
Kombinationsmögl. Rohr/Achse
Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
---|---|---|---|
50 mm | 1.5 mm | Stahl • Edelstahl • Aluminium | 10 mm, 12 mm, 15 mm |
50 mm | 2 mm | Stahl • Edelstahl | 10 mm, 12 mm, 15 mm |
50 mm | 2.8 mm | Kunststoff | 10 mm, 12 mm, 15 mm |
60 mm | 2 mm | Stahl • Edelstahl • Aluminium | 10 mm, 12 mm, 15 mm |
63 mm | 3 mm | Kunststoff | 10 mm, 12 mm, 15 mm |
63.5 mm | 2.9 mm | Stahl | 10 mm, 12 mm, 15 mm |
80 mm | 2 mm | Stahl • Edelstahl • Aluminium | 10 mm, 12 mm, 15 mm |
Verhältnis EL/RL
Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
---|---|---|---|---|---|---|---|---|
50-80 mm | 10 mm | EL=RL+ | 5 | 15 | 5 | 5 | 5 | 5 |
50-80 mm | 12 mm | EL=RL+ | 5 | 17 | 5 | 5 | 5 | 5 |
50-80 mm | 15 mm | EL=RL+ | 5 | 19 | 5 | 5 | 5 | 5 |
Belastungswerte Lager
Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
---|---|---|---|---|
Typ 15.0 50-80 mm | 60 daN | 80 daN | 0,80 m/s | |
Typ 15.1 50-80 mm | 20 daN | 25 daN | 0,80 m/s |

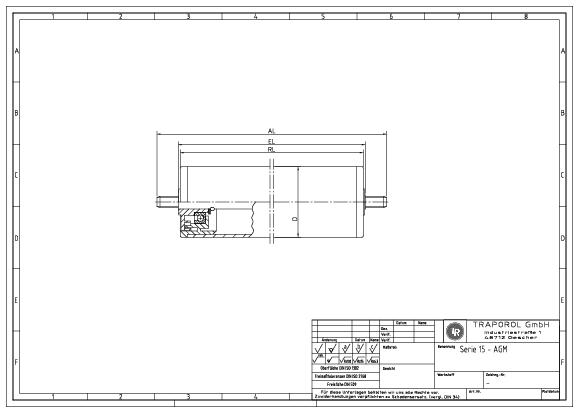

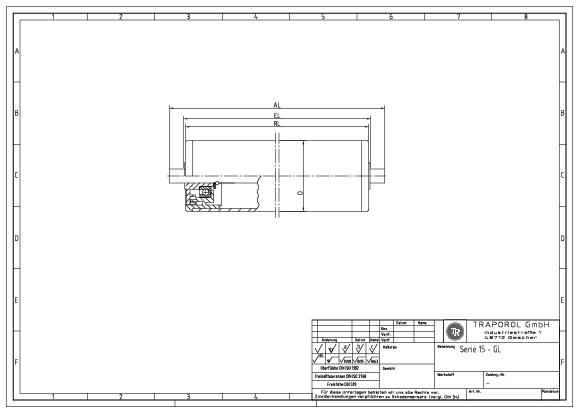

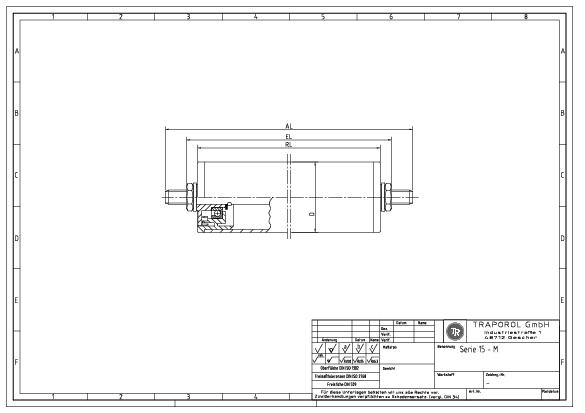

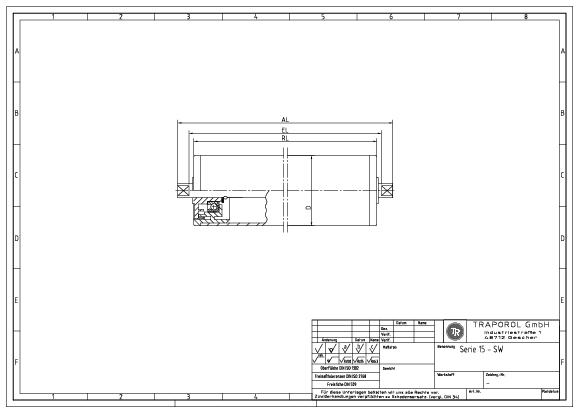

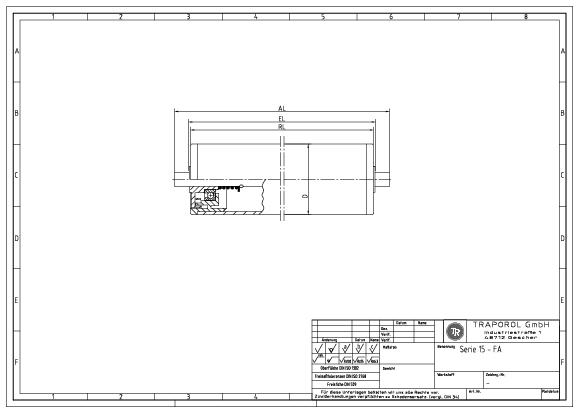

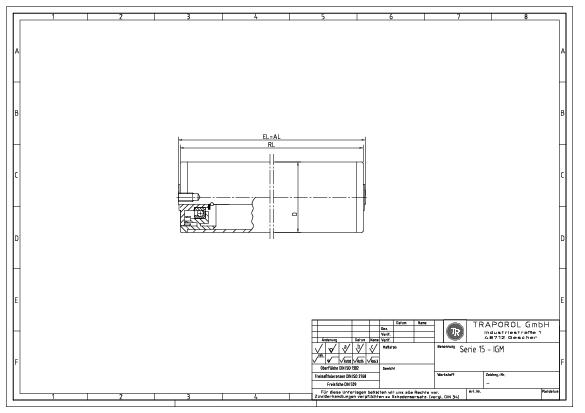

Technische Skizzen
