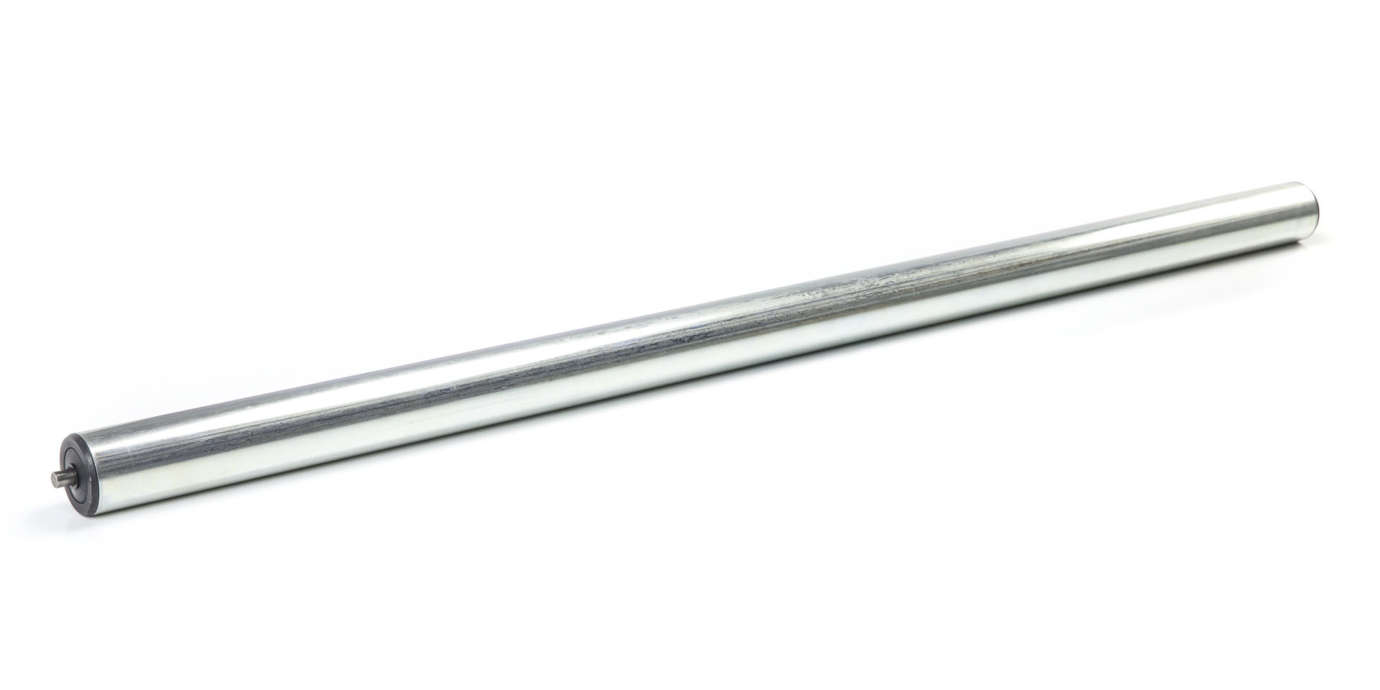

TRAPOROL Tragrolle Serie 16/16K Ansicht 2

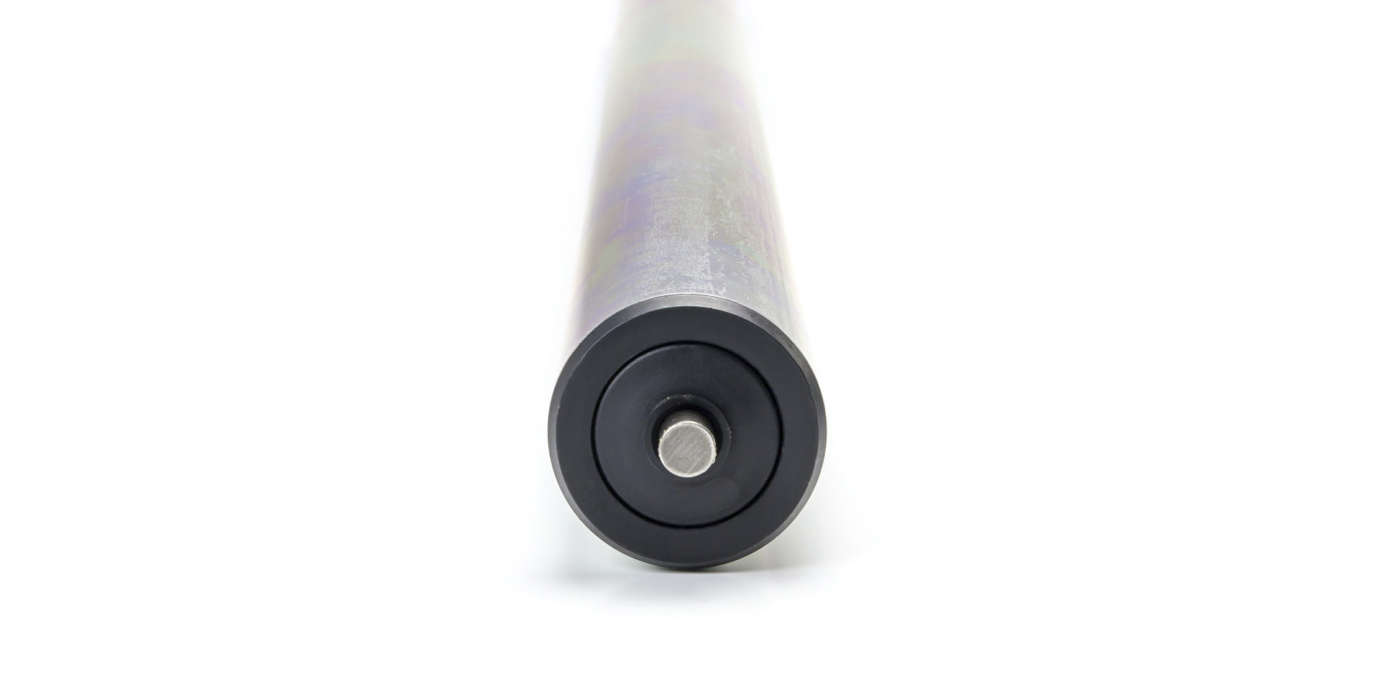

TRAPOROL Tragrolle Serie 16/16K Ansicht 3

Schwerkraft

Tragrolle Serie 16/16K

Rohr Ø: 50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm • 88.9 mm

Max. Tragfähigkeit 200 kg
Rollenboden aus Kunststoff
Schwerkraft-Tragrollen
Schwerlasttragrollen
Antistatisch
Tragrollen für hohe Drehzahlen
Rillenkugellager DIN 625
Nicht rostend
Zusätzlicher Spritzwasser- und Staubschutz
Tragrollen mit gekülpten Rollenböden

Der Lagereinsatz besteht aus einem Kunststoff-Rollenboden (Polypropylen) mit Kunststoff-Dichtung (Polypropylen) und Rillenkugellager DIN 625, wahlweise mit gekülpten Rollenboden.
Gekülpter Rollenboden = Empfehlung für seitliches aufschieben.

Varianten

Serie	Variante
16.2	Rillenkugellager 6202 RS, 6003 RS Jetzt kaufen
16K.2	Rillenkugellager 6002 RS

Kombinationsmögl. Rohr/Achse

Rohr Ø	Rohrwandstärke	Rohr Material Optionen	Achse Ø
50 mm	1.5 mm	Stahl • Edelstahl • Aluminium	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
50 mm	2 mm	Stahl • Edelstahl • Aluminium	10 mm, 11 mm, 12 mm, 15 mm
50 mm	2.8 mm	Kunststoff	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
50 mm	3 mm	Stahl • Edelstahl	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
60 mm	2 mm	Stahl • Edelstahl • Aluminium	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
60 mm	3 mm	Stahl • Edelstahl	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
63 mm	3 mm	Kunststoff	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
63.5 mm	2.9 mm	Stahl	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
80 mm	2 mm	Stahl • Edelstahl • Aluminium	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
80 mm	3 mm	Stahl	10 mm, 11 mm, 12 mm, 15 mm, 17 mm
88.9 mm	2.9 mm	Stahl • Edelstahl	10 mm, 11 mm, 12 mm, 15 mm, 17 mm

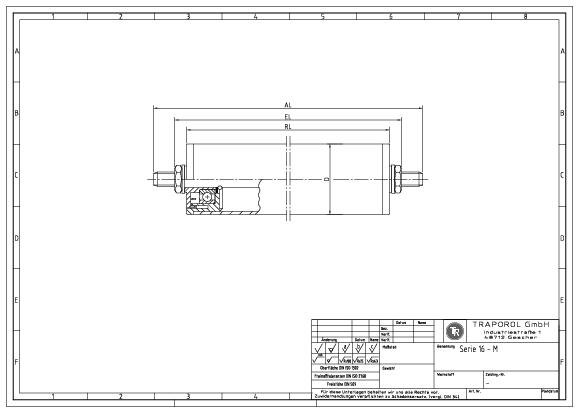

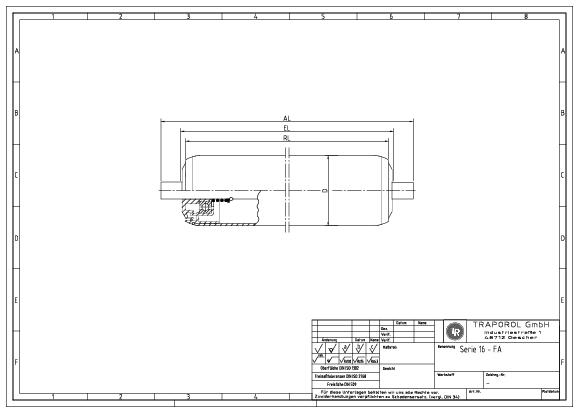

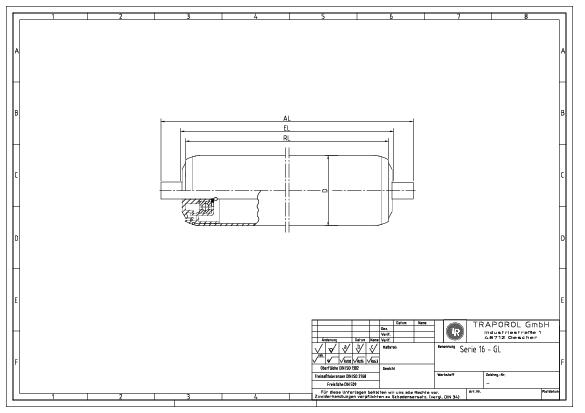

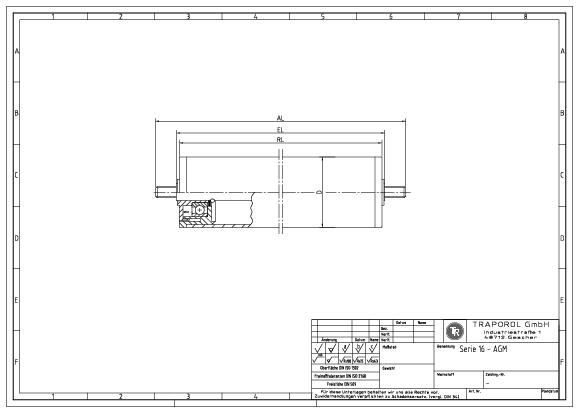

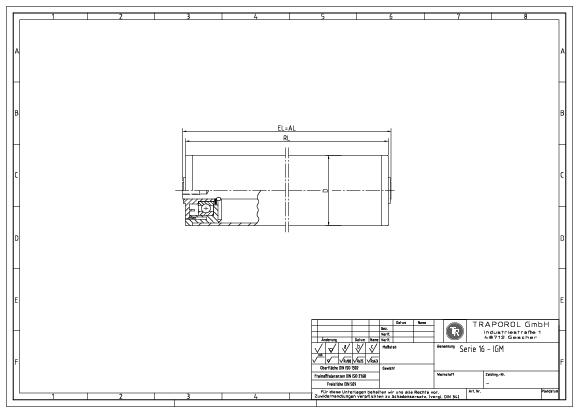

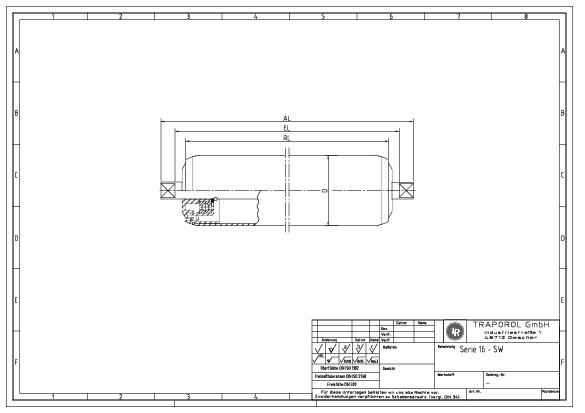

Verhältnis EL/RL

Rohr Ø	Achse Ø		K-IGM	IGM	K-M	M	K-AGM	AGM	K-GL	GL	K-FA	FA	K-SW	SW
50-88,9 mm	10 mm	EL=RL+	5	6	14	16	5	6	5	6	5	6	5	6
50-88,9 mm	11 mm	EL=RL+								6	5	6	5
50-88,9 mm	12 mm	EL=RL+	5	6	16	18	5	6	5	6	5	6	5	6
50-88,9 mm	15 mm	EL=RL+	5	6		20	5	6	5	6				6
50-88,9 mm	17 mm	EL=RL+		6		22		6		6				6
