Angetriebene
Konische
Tragrolle Serie 68
Rohr Ø:
50 mm
- Max. Tragfähigkeit 150 kg
- Rollenboden aus Kunststoff
- Tragrolle mit Doppelkettenrad
- Konische-Tragrollen
- Geringe Laufgeräusche
- Nicht rostend
Gegenlager
Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Polypropylen). Die Lagerung besteht aus einem Kunststoff-Doppelkettenrad 1/2 x 5/16” Z = 14 mit Rillenkugellager DIN 625, mit Deck- oder wahlweise Dichtscheiben und Gegenlager (Serie 16). Für Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 220 mm und einem Stückgewicht bis etwa 150 kg. In Sonderlängen verfügbar.
Varianten
Serie | Variante |
---|---|
68.6A | Festrolle mit Rillenkugellager 6202 RS, konische Töpfe aus Polyamid 6 |
68.6PW | Festrolle mit Rillenkugellager 6202 RS, konische Töpfe aus Polypropylen |
Normlängen
Normlängen (PW - bis RL990) – Kurve 90º mit 20 Rollen (Beispiel IGM)
Nennbreite | RL | EL | LW | Dø | Ri | Rm | Ra | Ti | Ta |
---|---|---|---|---|---|---|---|---|---|
280 mm | 290 | 359 | 73,4 | 798 | 951 | 1161 | 62,9 | 91,2 | |
380 mm | 390 | 459 | 80,1 | 780 | 983 | 1243 | 61,4 | 97,4 | |
480 mm | 490 | 559 | 86,9 | 760 | 1013 | 1323 | 59,9 | 103,8 | |
580 mm | 590 | 659 | 93,6 | 818 | 1121 | 1481 | 64,6 | 116,5 | |
680 mm | 690 | 759 | 100,4 | 798 | 1151 | 1561 | 63 | 122,8 | |
780 mm | 790 | 859 | 107,1 | 780 | 1183 | 1643 | 61,65 | 129,4 |
Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.
Kombinationsmögl. Rohr/Achse
Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
---|---|---|---|
50 mm | 1.5 mm | Stahl • Edelstahl • Aluminium | 10 mm, 12 mm, 15 mm |
50 mm | 2.8 mm | Kunststoff | 10 mm, 12 mm, 15 mm |
Verhältnis EL/RL
Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
---|---|---|---|---|---|---|---|---|
50 mm | 10 mm | EL=RL+ | 69 | 79 | 69 | 69 | 69 | 69 |
50 mm | 12 mm | EL=RL+ | 69 | 81 | 69 | 69 | 69 | 69 |
50 mm | 15 mm | EL=RL+ | 69 | 83 | 69 | 69 | 69 | 69 |
Belastungswerte Lager
Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
---|---|---|---|---|
50 mm | 80 daN | 100 daN | 1,20 m/s |

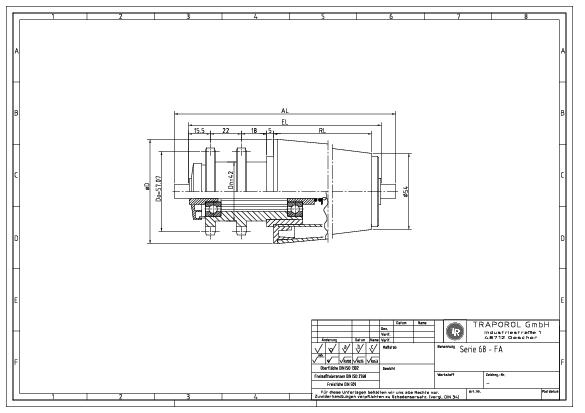

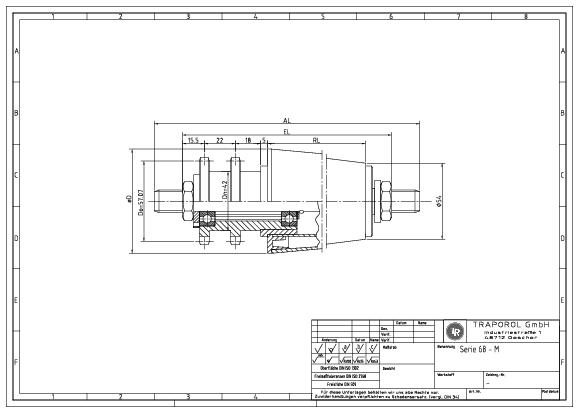

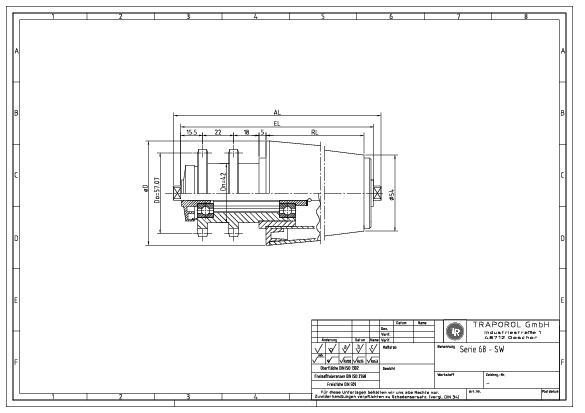

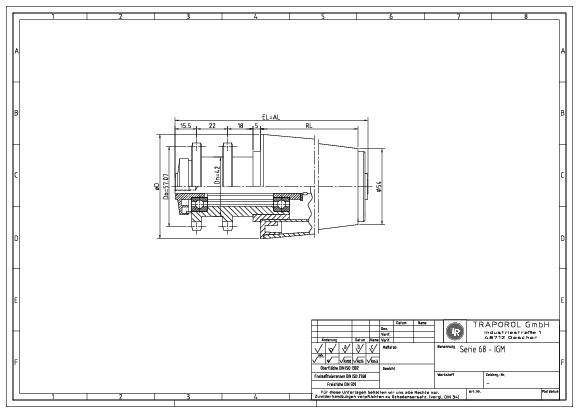

Technische Skizzen
