TRAPOROL Tragrolle Serie 41 Ansicht 1
Angetriebene

Tragrolle Serie 41

Rohr Ø: 30 mm • 40 mm

Gegenlager

Serie 10
Schwerkraft

Tragrolle Serie 10

Serie 13
Schwerkraft

Tragrolle Serie 13

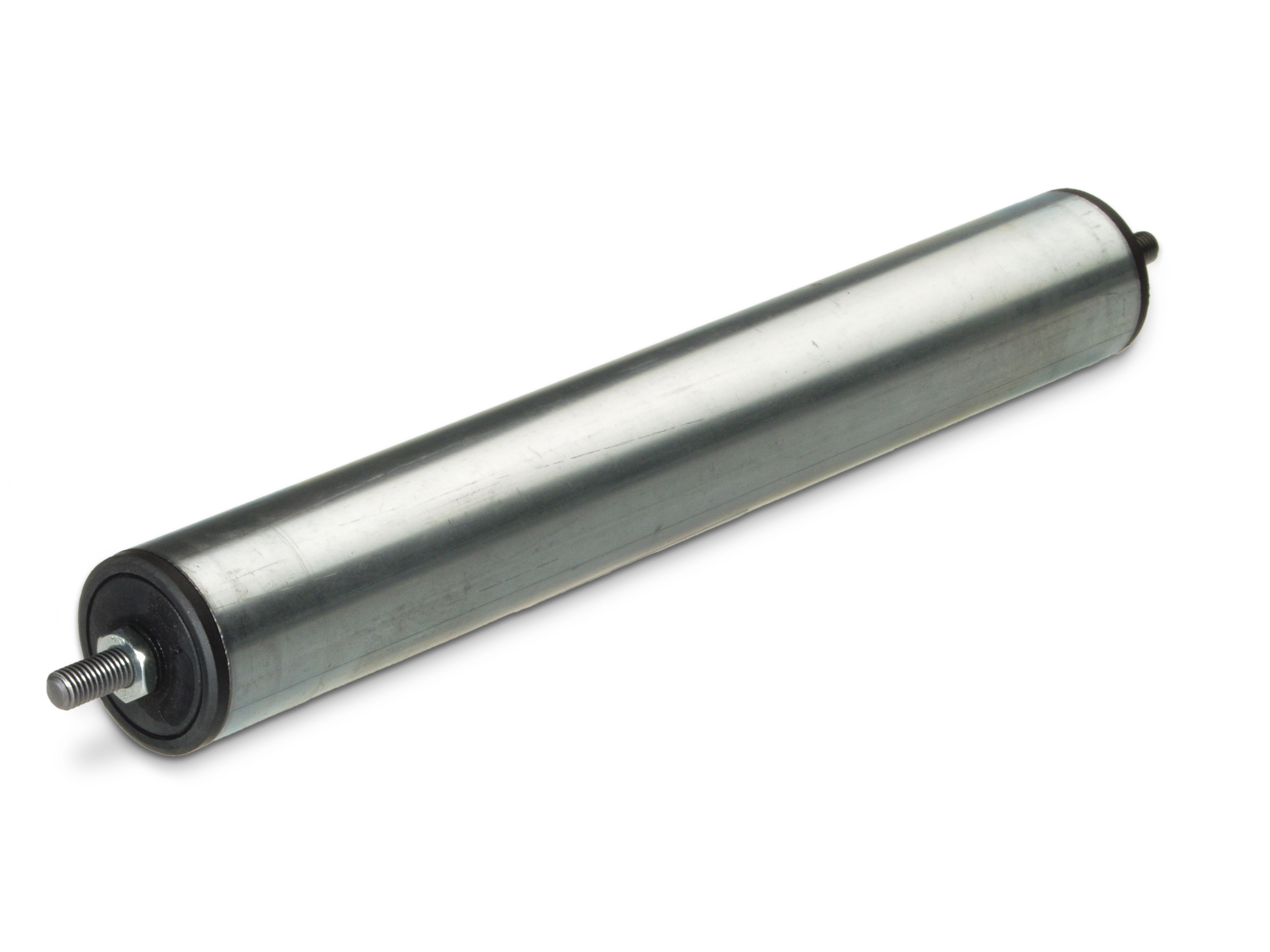

Serie 14
Schwerkraft

Tragrolle Serie 14

Die Lagerung besteht aus einem Stahl-Doppelkettenrad 3/8 x 7/16” Z = 12 gehärteter Zahnflankenoberfläche mit Rillenkugellager DIN 625 und Gegenlager (Serie 10, 13 oder 14). Doppellagerung nur bei Friktionsrollen. Friktionsrollen mit Gegenlager 13 oder 14.

Varianten

SerieVariante
41.2Friktionsrolle mit Rillenkugellager 608 RS, nur Rohr ø 30
41.6Festrolle mit Rillenkugellager 608 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
30 mm2 mm Stahl • Edelstahl • Aluminium • Kunststoff 8 mm
40 mm1.5 mm Stahl • Edelstahl • Aluminium 8 mm, 10 mm

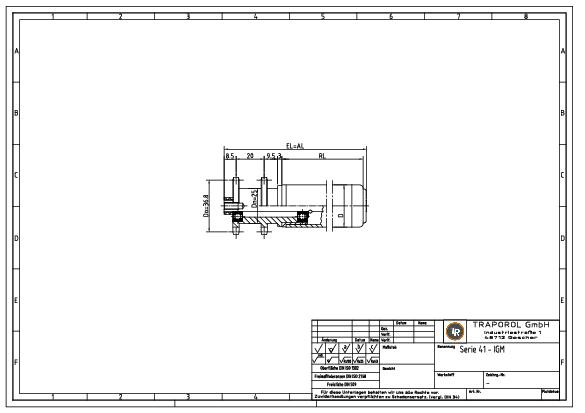

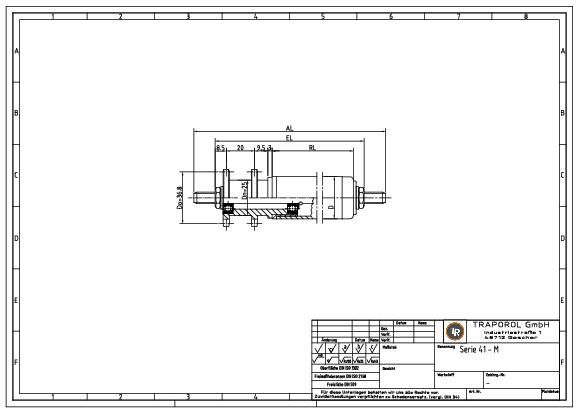

Verhältnis EL/RL

Rohr ØAchse ØIGMMAGMGLFA
30 mm8 mmGL10+13, EL=RL+4448444444
40 mm8 mmGL10+134448444444
40 mm10 mmGL10+13, EL=RL+4449444444
40 mm8 mmGL14, EL=RL+4650464646
40 mm10 mmGL14, EL=RL+4651464646

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
30 mmSeries 107 daN14 daN0,30 m/s
40 mmSeries 1320 daN30 daN0,40 m/s
40 mmSeries 1420 daN30 daN0,40 m/s
