Schwerkraft
Tragrolle Serie 13
Rohr Ø:
30 mm
- Max. Tragfähigkeit 80 kg
- Rollenboden aus Kunststoff
- Schwerkraft-Tragrollen
- Geringe Laufgeräusche
- Antistatisch
- Rillenkugellager DIN 625
Der Lagereinsatz besteht aus einem Kunststoff-Rollenboden (Polyamid) mit Kunststoff-Lagerbuchse (Polyamid) und Rillenkugellager DIN 625.
Varianten
| Serie | Variante |
|---|---|
| 13.2 | Rillenkugellager 608 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 30 mm | 2 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 6 mm, 8 mm, 10 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
|---|---|---|---|---|---|---|---|---|
| 30 mm | 8 mm | EL=RL+ | 15 | 8 | 8 | 8 | 8 | |
| 30 mm | 10 mm | EL=RL+ | 5 | 15 | 3 | 3 | 3 | 3 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 30 mm | 30 daN | 40 daN | 1 m/s |

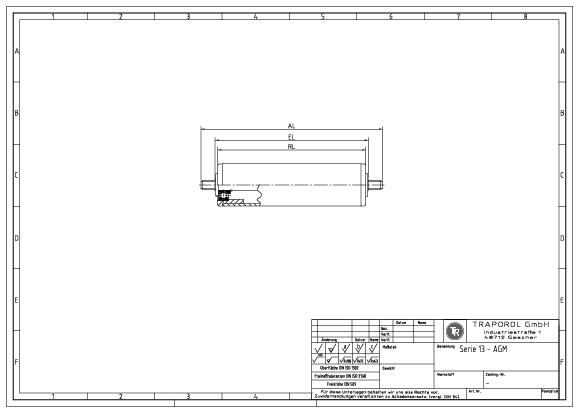

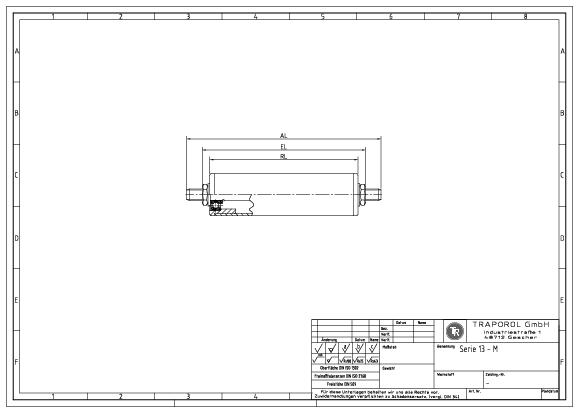

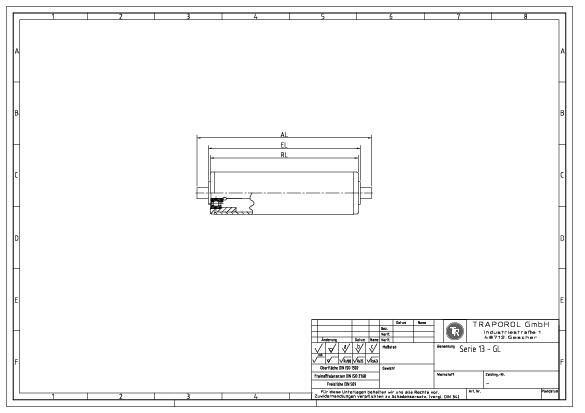

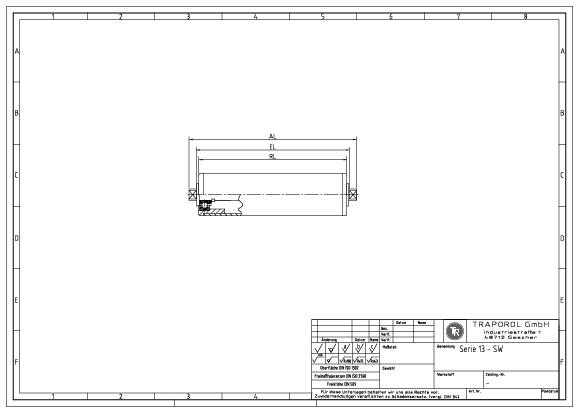

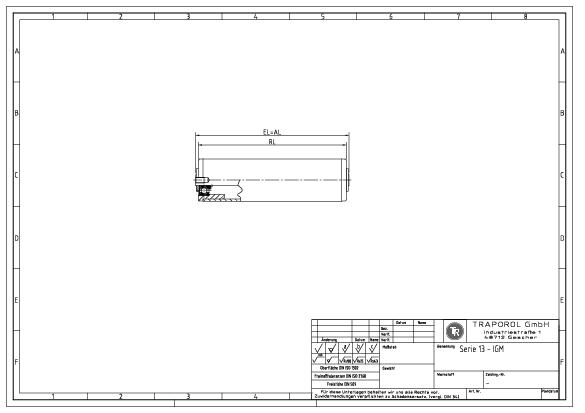

Technische Skizzen
