TRAPOROL Tragrolle Serie 32 Ansicht 1
Angetriebene

Tragrolle Serie 32

Rohr Ø: 50 mm • 60 mm • 63 mm
  • Max. Tragfähigkeit 40 kg
  • Tragrolle mit Einfachkettenrad
  • Geringe Laufgeräusche
  • Geringes Eigengewicht
  • Antistatisch
  • Rillenkugellager DIN 625
  • Triebstockverzahnt

Gegenlager

Serie 15
Schwerkraft

Tragrolle Serie 15

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

Serie 25
Schwerkraft

Tragrolle Serie 25

Die Lagerung besteht aus einem Kunststoff-Einfachkettenrad 1/2 x 5/16” Z = 11 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16 oder 25).

Varianten

SerieVariante
32.2Friktionsrolle mit Rillenkugellager 6202 RS
32.6Festrolle mit Rillenkugellager 6202 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm
50 mm2.8 mm Kunststoff 10 mm, 12 mm
60 mm2 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm
63 mm3 mm Kunststoff 10 mm, 12 mm

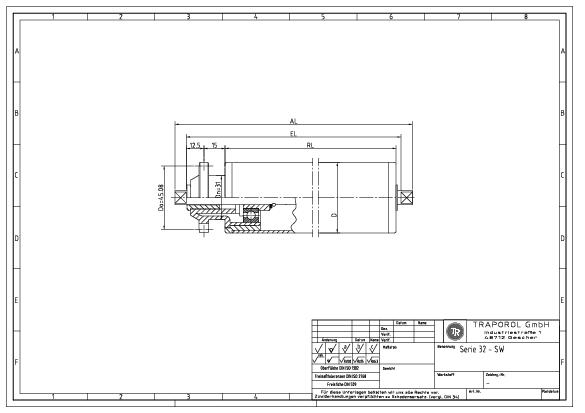

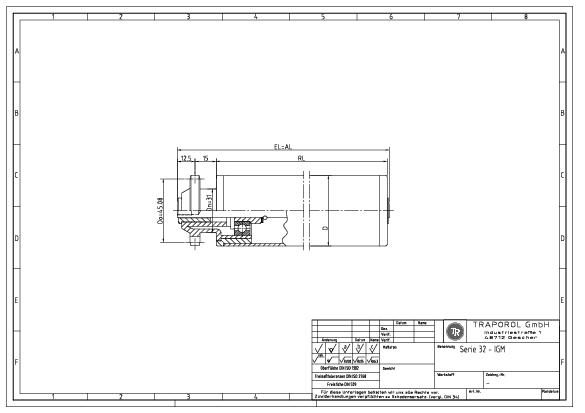

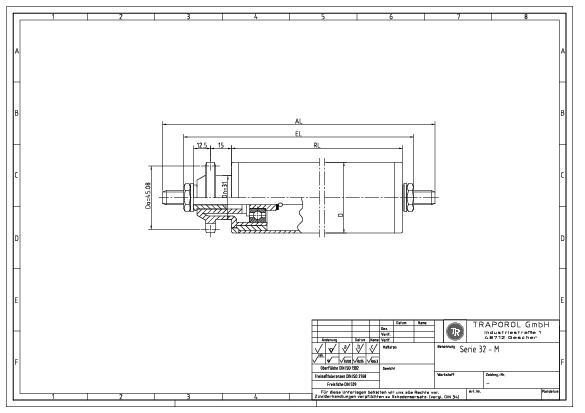

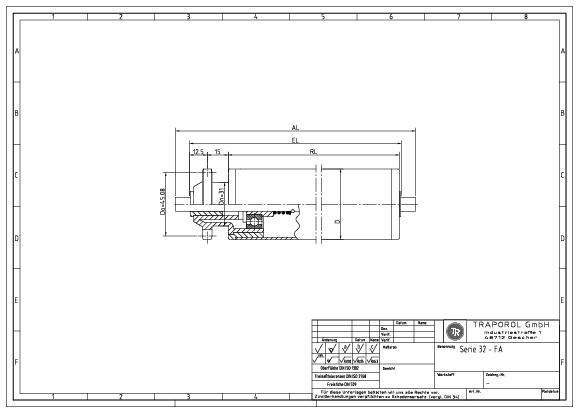

Verhältnis EL/RL

Rohr ØAchse ØIGMMAGMGLFASW
50-63 mm10 mmEL=RL+314131313131
50-63 mm12 mmEL=RL+314331313131

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50-63 mm35 daN40 daN0,50 m/s
