Konische
Tragrolle Serie 62
Rohr Ø:
50 mm
- Max. Tragfähigkeit 150 kg
- Rollenboden aus Kunststoff
- Schwerkraft-Tragrollen
- Konische-Tragrollen
- Nicht rostend
Gegenlager
Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Polypropylen). Lagerung: Serie 16. Für Fördergut mit einer Midestlänge bzw. einem Mindestdurchmesser von 220 mm und einem Stückgewicht bis etwa 150 kg. In Sonderlängen verfügbar.
Varianten
| Serie | Variante |
|---|---|
| 62.OA | Konische Töpfe aus Polyamid |
| 62.OPW | Konische Töpfe aus Polypropylen (Sonderlängen) |
Normlängen
Ri = 797 – Kurve 90º mit 15 Rollen: Ti 83,5 – Kurve 90º mit 21 Rollen: Ti 59,1 (Beispiel IGM)
| Nennbreite | RL | EL | LW | Dø | Ri | Rm | Ra | Ti | Ta |
|---|---|---|---|---|---|---|---|---|---|
| 300 mm | 290 | 307 | 310 | 76,4 | 1107 | 115,4 | 82,5 | ||
| 400 mm | 390 | 407 | 410 | 80,1 | 1207 | 126,2 | 98,5 | ||
| 500 mm | 490 | 507 | 510 | 86,9 | 1307 | 137,0 | 96,9 | ||
| 600 mm | 590 | 607 | 610 | 93,6 | 1407 | 147,2 | 104,3 | ||
| 700 mm | 690 | 707 | 710 | 100,4 | 1507 | 157,7 | 111,7 | ||
| 800 mm | 790 | 807 | 810 | 107,4 | 1607 | 168,2 | 119,1 |
Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 50 mm | 1.5 mm | Stahl • Edelstahl • Aluminium | 8 mm, 10 mm, 12 mm, 15 mm |
| 50 mm | 2.8 mm | Kunststoff | 8 mm, 10 mm, 12 mm, 15 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
|---|---|---|---|---|---|---|---|---|
| 50 mm | 8 mm | EL=RL+ | 17 | 24 | 17 | 17 | 17 | |
| 50 mm | 10 mm | EL=RL+ | 17 | 26 | 17 | 17 | 17 | 17 |
| 50 mm | 12 mm | EL=RL+ | 17 | 28 | 17 | 17 | 17 | 17 |
| 50 mm | 15 mm | EL=RL+ | 17 | 30 | 17 | 17 | 17 | 17 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 50 mm | 16 | 90 daN | 100 daN | 1,20 m/s |

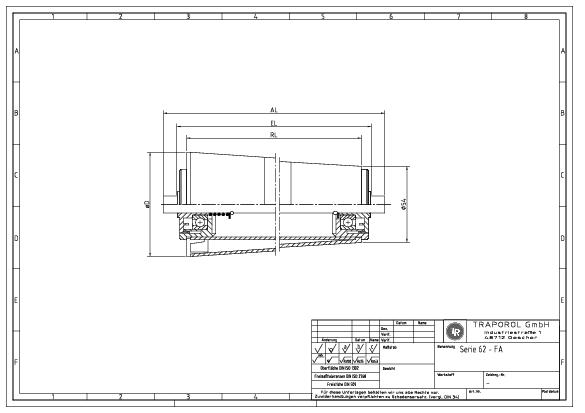

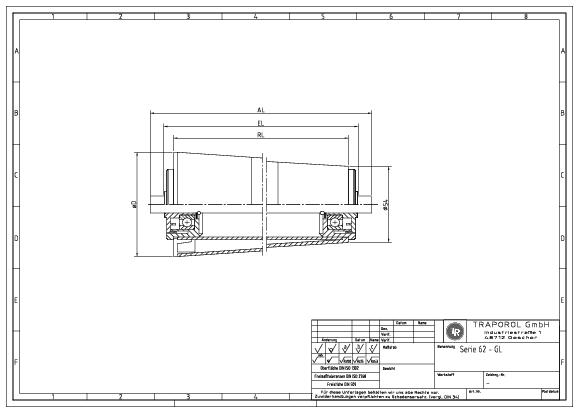

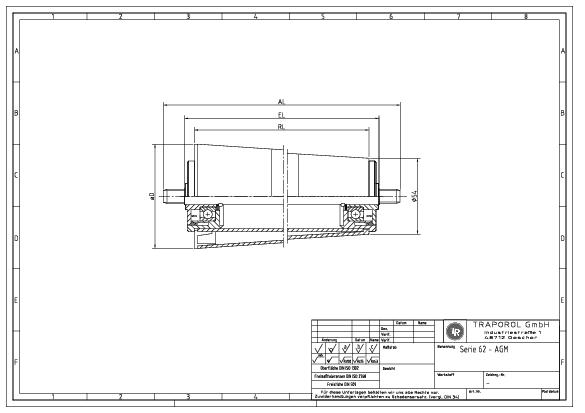

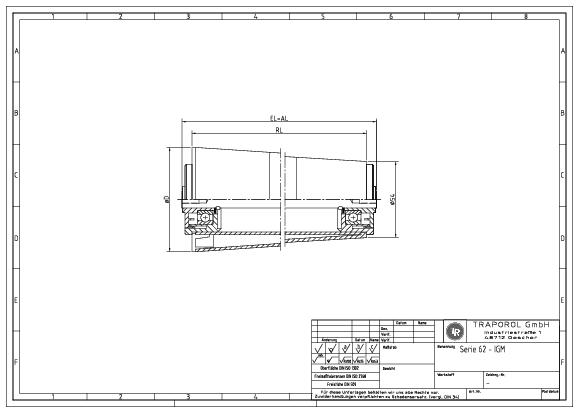

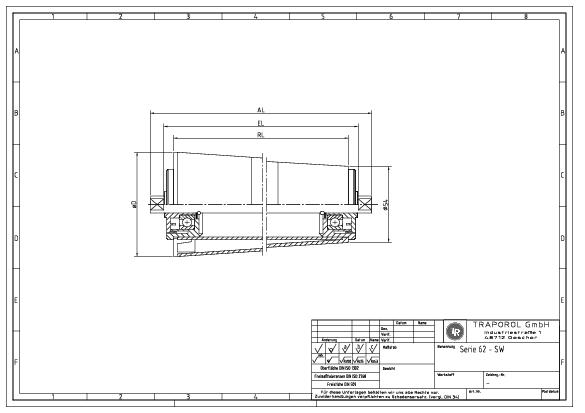

Technische Skizzen
