Konische
Tragrolle Serie 61
Rohr Ø:
30 mm
- Max. Tragfähigkeit 20 kg
- Rollenboden aus Kunststoff
- Schwerkraft-Tragrollen
- Konische-Tragrollen
- Geringes Eigengewicht
- Leicht laufend
- Antistatisch
- Nicht rostend
Gegenlager
Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Vestamid). Lagerung: Serie 10. Für Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 140 mm und einem Stückgewicht bis etwa 20 kg.
Varianten
| Serie | Variante |
|---|---|
| 61.OARY | Konische Töpfe aus Polyamid 6 |
| 61.OV | Konische Töpfe aus Vestamid |
Normlängen
Ri = 502, Ti = 35,4 – Kurve 90º mit 22 Rollen (Beispiel IGM)
| Nennbreite | RL | EL | LW | Dø | Ri | Rm | Ra | Ti | Ta |
|---|---|---|---|---|---|---|---|---|---|
| 300 mm | 285 | 307 | 310 | 53,1 | 657 | 812 | 57,3 | ||
| 400 mm | 385 | 407 | 410 | 59,9 | 707 | 912 | 64,3 | ||
| 500 mm | 485 | 507 | 510 | 66,6 | 757 | 1012 | 71,3 | ||
| 600 mm | 585 | 607 | 610 | 73,5 | 807 | 1112 | 78,3 | ||
| 700 mm | 685 | 707 | 710 | 80,1 | 857 | 1212 | 85,3 | ||
| 800 mm | 785 | 807 | 810 | 86,9 | 907 | 1312 | 92,3 |
Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 30 mm | 2 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 6 mm, 8 mm, 10 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | |
|---|---|---|---|---|---|---|---|
| 30 mm | 6 mm | EL=RL+ | 32 | 22 | 22 | ||
| 30 mm | 8 mm | EL=RL+ | 22 | 30 | 22 | 22 | 22 |
| 30 mm | 10 mm | EL=RL+ | 22 | 32 | 22 | 22 | 22 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 30 mm | 7 daN | 14 daN | 0,40 m/s |

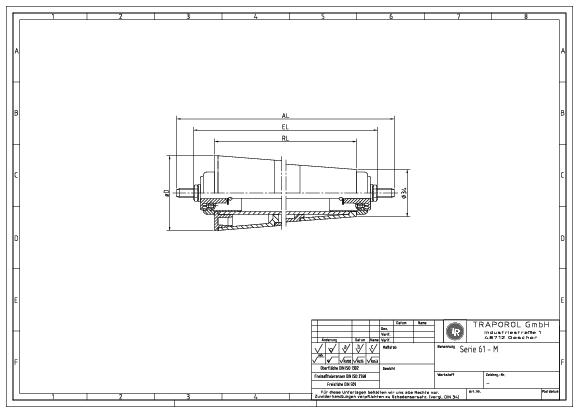

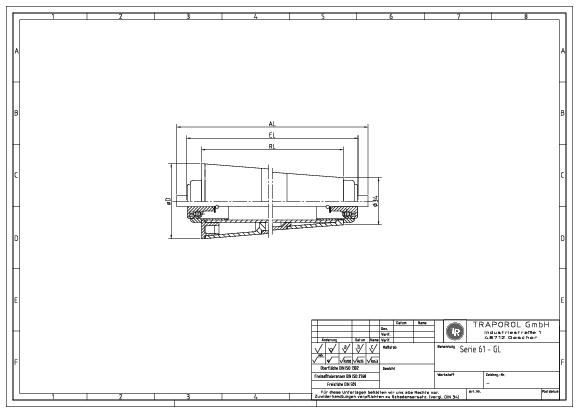

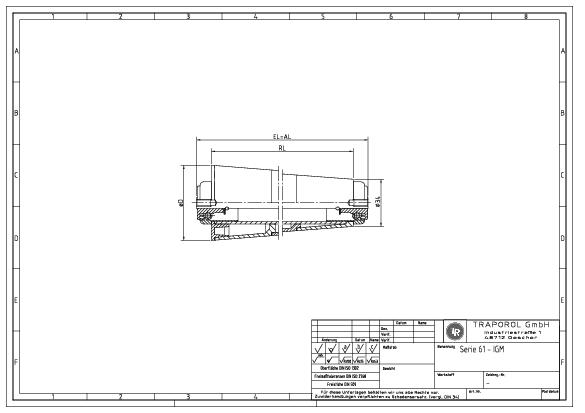

Technische Skizzen
