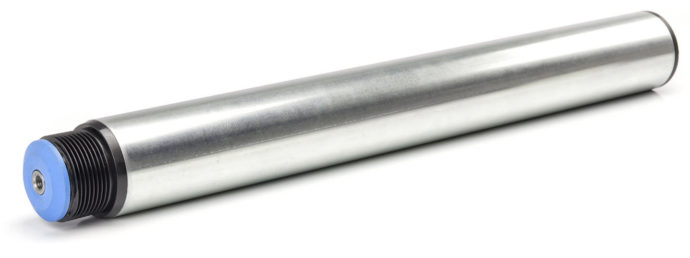

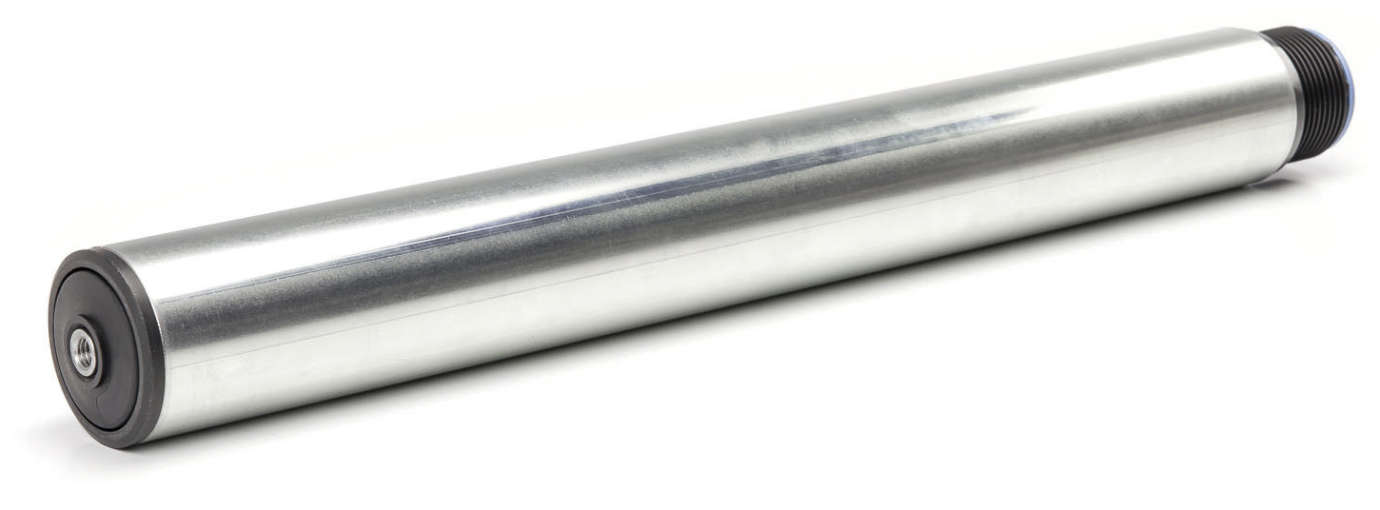

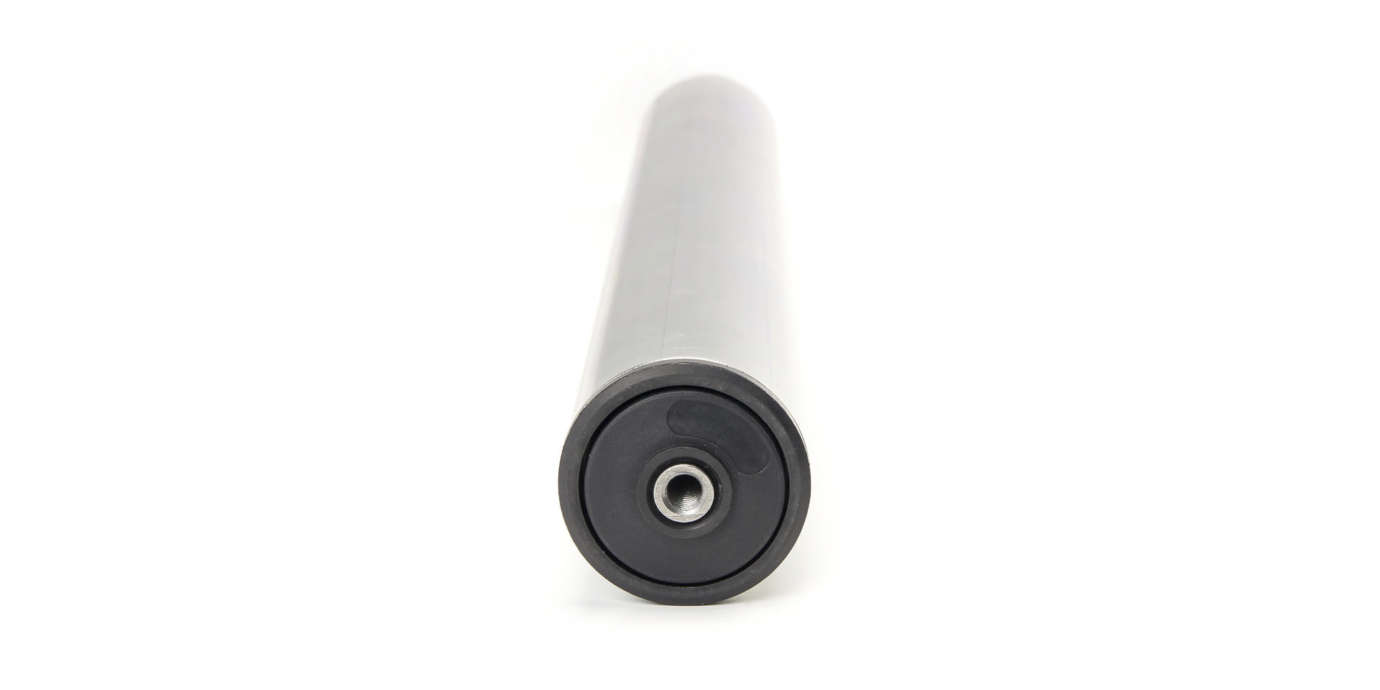

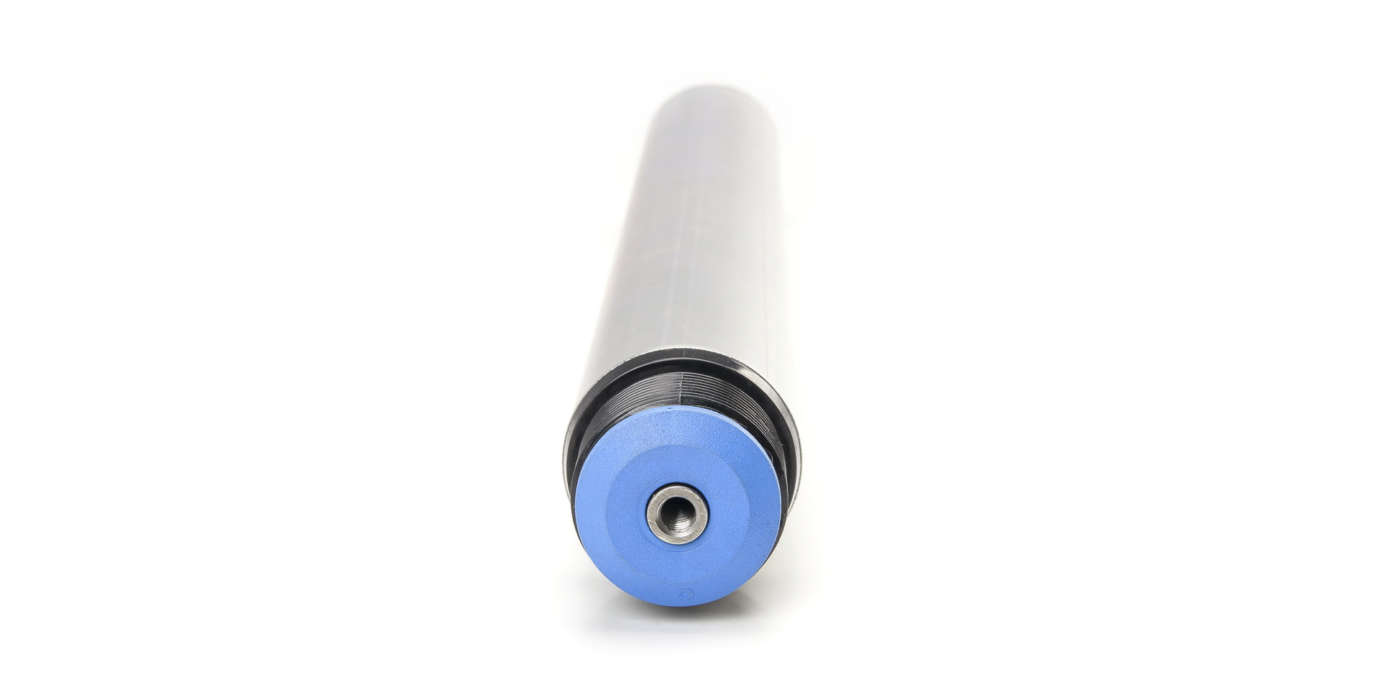

Angetriebene
Tragrolle Serie 56K
Rohr Ø:
50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm
- Max. Tragfähigkeit 50 kg
- Tragrolle mit Poly-V-Kopf
- Geringe Laufgeräusche
- Antistatisch
- Rillenkugellager DIN 625
- Nicht rostend
Gegenlager
Die Lagerung besteht aus einem Poly-V-Kopf aus Kunststoff (DIN 7867) mit Rillenkugellager DIN 625 und Gegenlager (Serie 16, 16K oder 25). Ergänzung zu Motorrollen.
Sonderausführungen: gehärteter Rohrmantel, konische Aufschieblinge
Varianten
| Serie | Variante |
|---|---|
| 56K.2 | Friktionsrolle mit Rillenkugellager 6202 RS |
| 56K.6 | Festrolle mit Rillenkugellager 6202 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 50 mm | 1.5 mm | Stahl • Edelstahl • Aluminium | 11 mm, 12 mm |
| 50 mm | 2.8 mm | Kunststoff | 11 mm, 12 mm |
| 60 mm | 2 mm | Stahl • Edelstahl • Aluminium | 11 mm, 12 mm |
| 63 mm | 3 mm | Kunststoff | 11 mm, 12 mm |
| 63.5 mm | 2.9 mm | Stahl | 11 mm, 12 mm |
| 80 mm | 2 mm | Stahl • Edelstahl • Aluminium | 11 mm, 12 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
|---|---|---|---|---|---|---|---|---|
| 50-80 mm | 11 mm | EL=RL+ | 40 | 52 | 40 | 40 | 40 | 40 |
| 50-80 mm | 12 mm | EL=RL+ | 40 | 52 | 40 | 40 | 40 | 40 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 50-80 mm | 40 daN | 50 daN | 1,2 m/s |

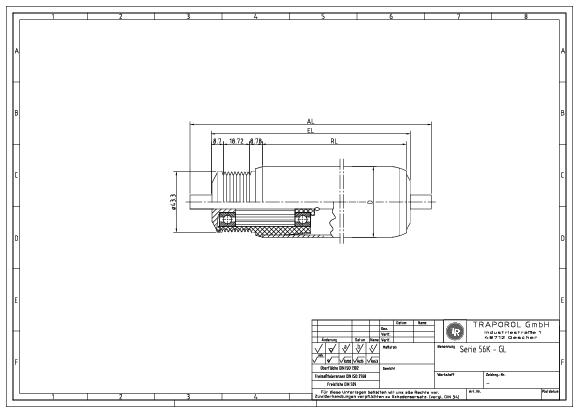

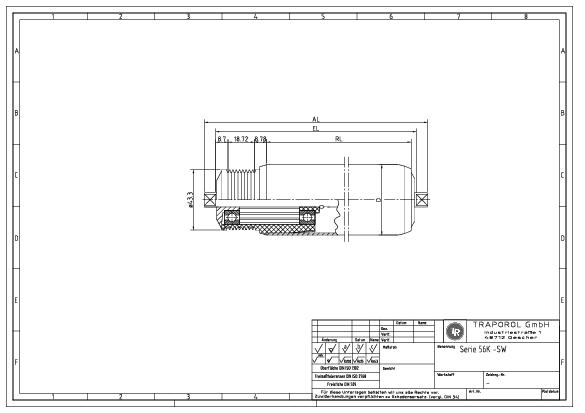

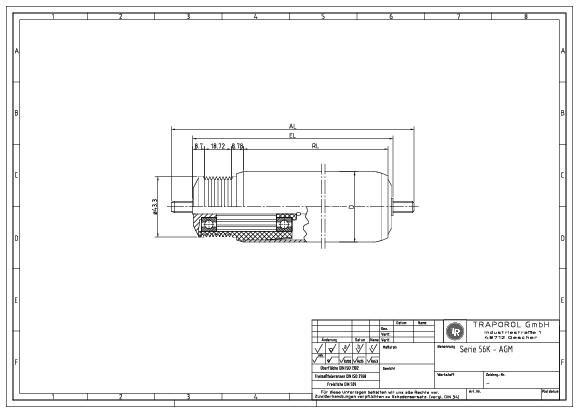

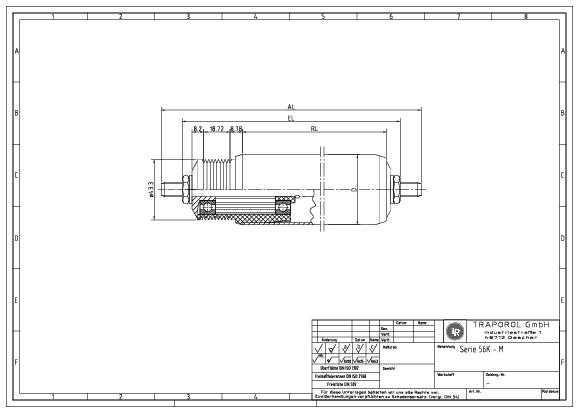

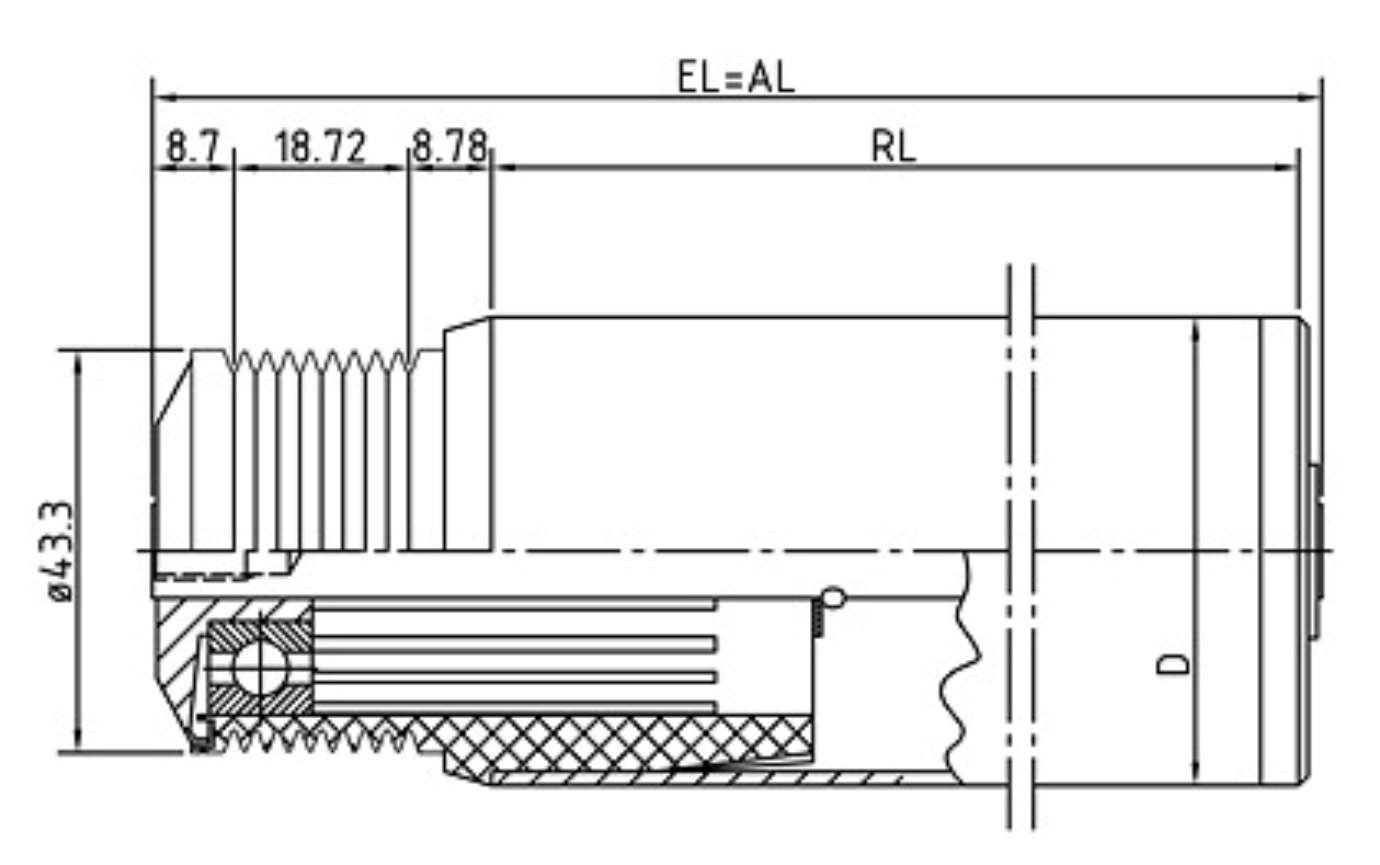

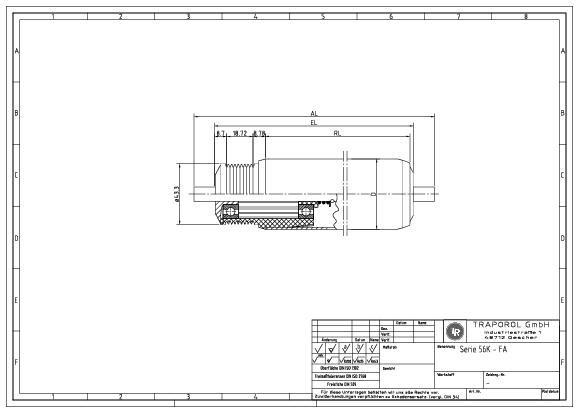

Technische Skizzen
