TRAPOROL Tragrolle Serie 55 Ansicht 1
Angetriebene

Tragrolle Serie 55

Rohr Ø: 50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm • 88.9 mm
  • Max. Tragfähigkeit 100 kg
  • Tragrolle mit Zahnriemenrad
  • Geringe Laufgeräusche
  • Antistatisch
  • Rillenkugellager DIN 625
  • Nicht rostend
  • Einstellbare Friktion

Gegenlager

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

Serie 25
Schwerkraft

Tragrolle Serie 25

Die Lagerung besteht aus einem Stahl-Zahnriemenrad (Poly-Chain) 8M Z = 20 für Zahnriemen b = 12 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16 oder 25). Doppellagerung nur bei Friktion. Festrolle verschweißt Empfehlung für Taktbetrieb.

Sonderausführungen: Andere Verzahnung auf Anfrage HTD etc. auf Anfrage

Varianten

SerieVariante
55.2Friktionsrolle mit Rillenkugellager 6202 RS
55.6Festrolle mit Rillenkugellager 6202 RS
55.9Festrolle, verschweißt mit Rillenkugellager 6202 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
50 mm2.8 mm Kunststoff 12 mm, 15 mm
60 mm2 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
60 mm3 mm Stahl 12 mm, 15 mm
63 mm3 mm Kunststoff 12 mm, 15 mm
63.5 mm2.9 mm Stahl 12 mm, 15 mm
80 mm2 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
80 mm3 mm Stahl 12 mm, 15 mm
88.9 mm2.9 mm Stahl • Edelstahl 12 mm, 15 mm

Verhältnis EL/RL

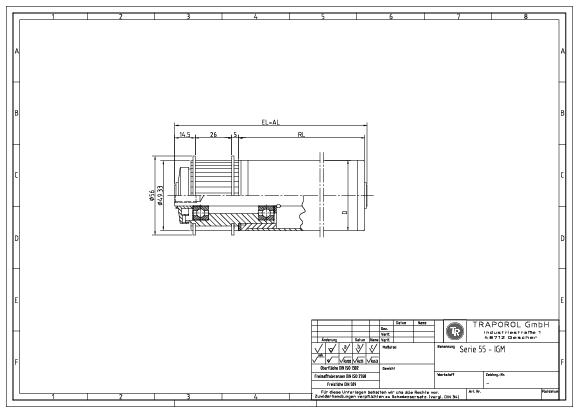

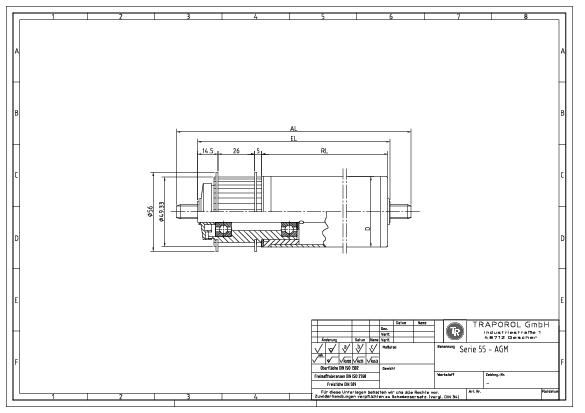

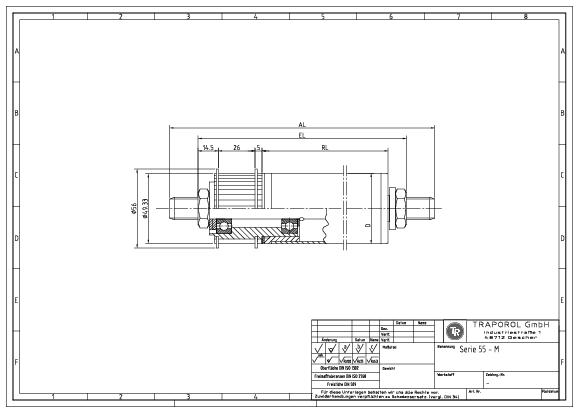

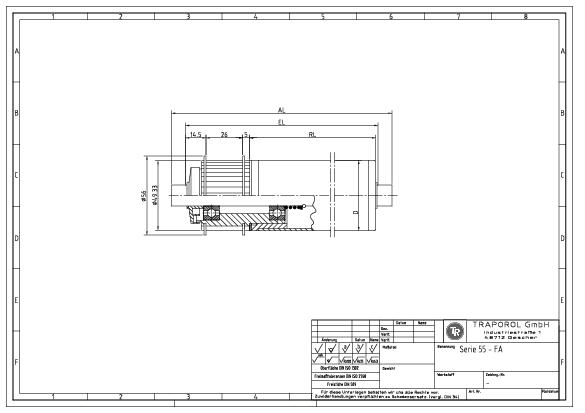

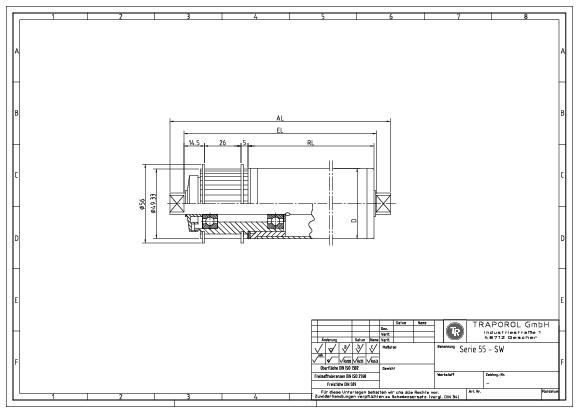

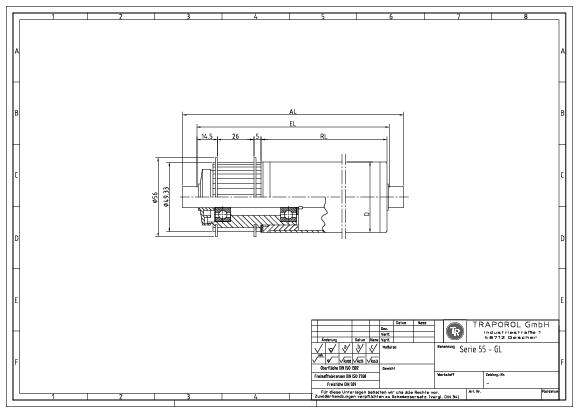

Rohr ØAchse ØIGMMAGMGLFASW
50-88,9 mm12 mmEL=RL+495649494949
50-88,9 mm15 mmEL=RL+495549494949

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50-88,9 mm80 daN100 daN2,00 m/s
