TRAPOROL Tragrolle Serie 54 Ansicht 1
Angetriebene

Tragrolle Serie 54

Rohr Ø: 50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm • 88.9 mm
  • Max. Tragfähigkeit 40 kg
  • Tragrolle mit Zahnriemenrad
  • Geringe Laufgeräusche
  • Geeignet für mittelschwere Fördergüter
  • Antistatisch
  • Rillenkugellager DIN 625
  • Nicht rostend
  • Einstellbare Friktion
  • Geeignet für leichte Fördergüter

Gegenlager

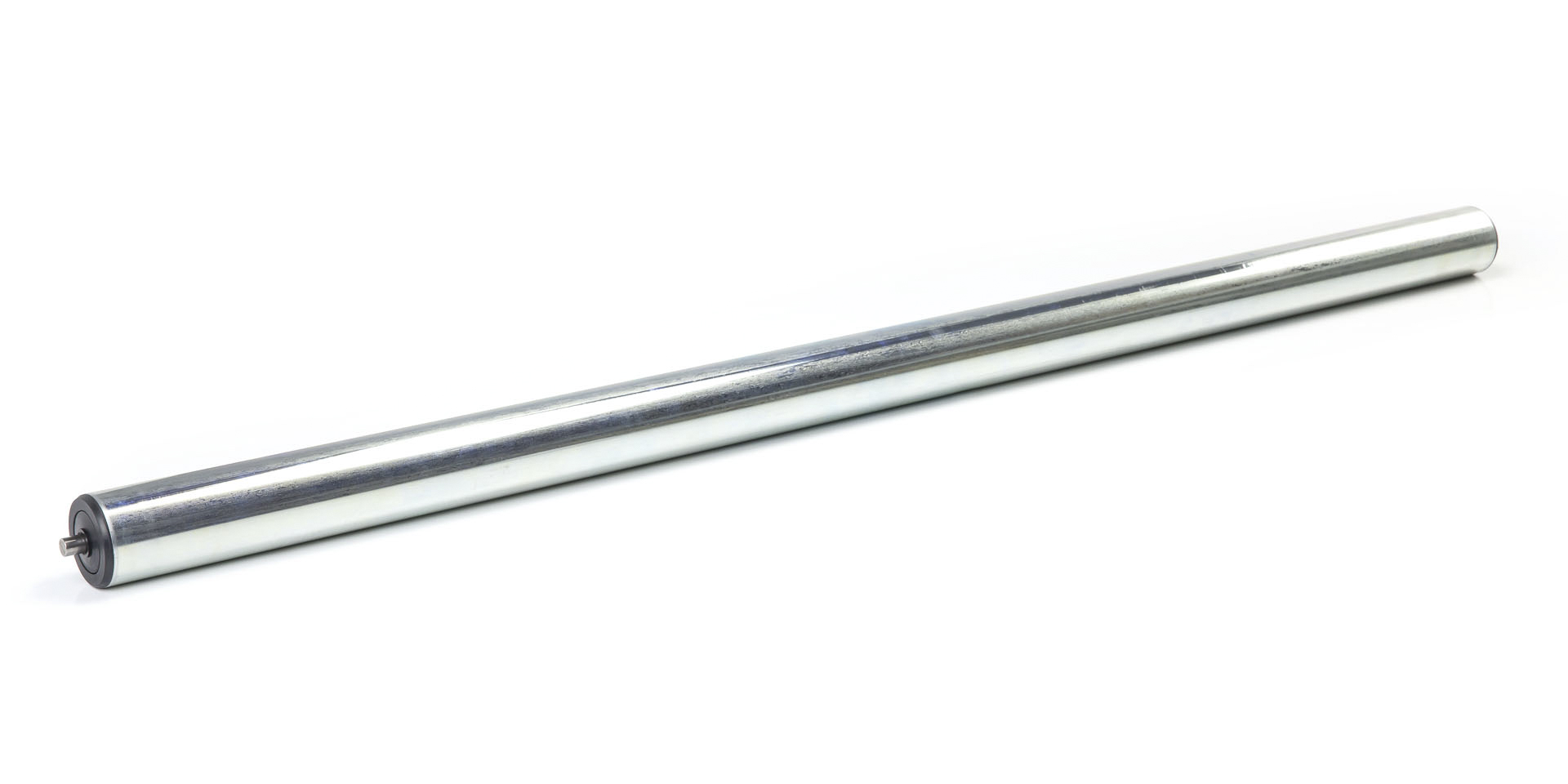

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

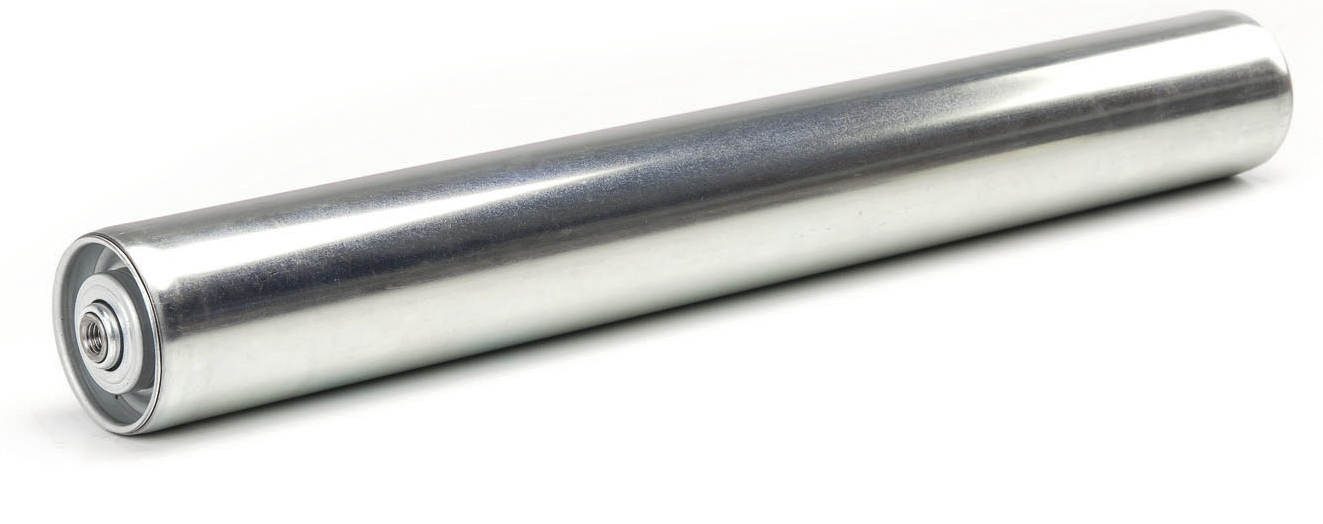

Serie 25
Schwerkraft

Tragrolle Serie 25

Die Lagerung besteht aus einem Kunststoff-Zahnriemenrad (Poly-Chain) 8M Z = 20 für Zahnriemen b = 12 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16 oder 25). Festantrieb bei kontinuierlicher Förderung. Bei Taktbetrieb verweisen wir auf Serie 55.9.

Varianten

SerieVariante
54.2Friktionsrolle mit Rillenkugellager 6202 RS
54.6Festrolle mit Rillenkugellager 6202 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
50 mm2.8 mm Kunststoff 12 mm, 15 mm
50 mm3 mm Stahl 12 mm, 15 mm
60 mm2 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
60 mm3 mm Stahl 12 mm, 15 mm
63 mm3 mm Kunststoff 12 mm, 15 mm
63.5 mm2.9 mm Stahl 12 mm, 15 mm
80 mm2 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm
80 mm3 mm Stahl 12 mm, 15 mm
88.9 mm2.9 mm Stahl • Edelstahl 12 mm, 15 mm

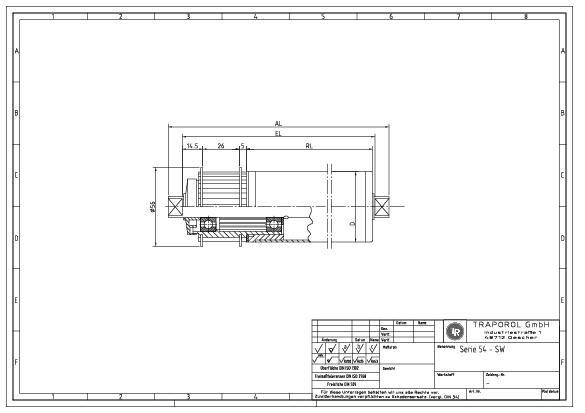

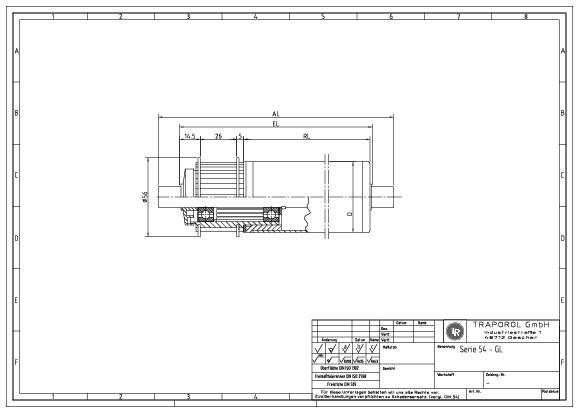

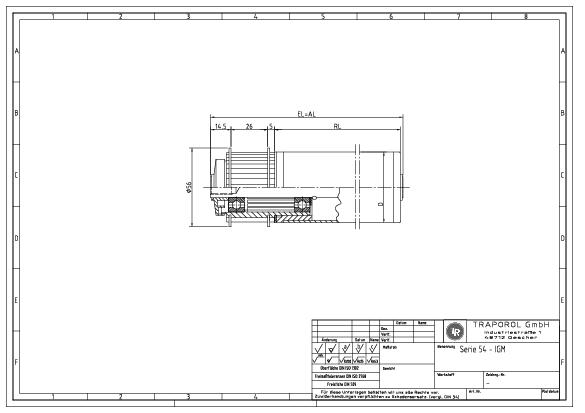

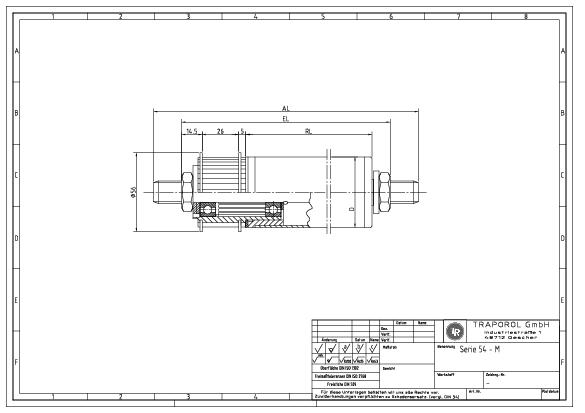

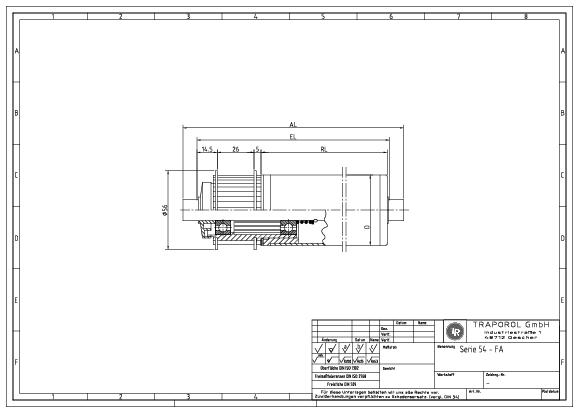

Verhältnis EL/RL

Rohr ØAchse ØIGMMAGMGLFASW
50-88,9 mm12 mmEL=RL+495549494949
50-88,9 mm15 mmEL=RL+495649494949

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50-88,9 mm35 daN40 daN2,00 m/s
