TRAPOROL Tragrolle Serie 48 Ansicht 1
Angetriebene

Tragrolle Serie 48

Rohr Ø: 80 mm • 88.9 mm • 108 mm

Gegenlager

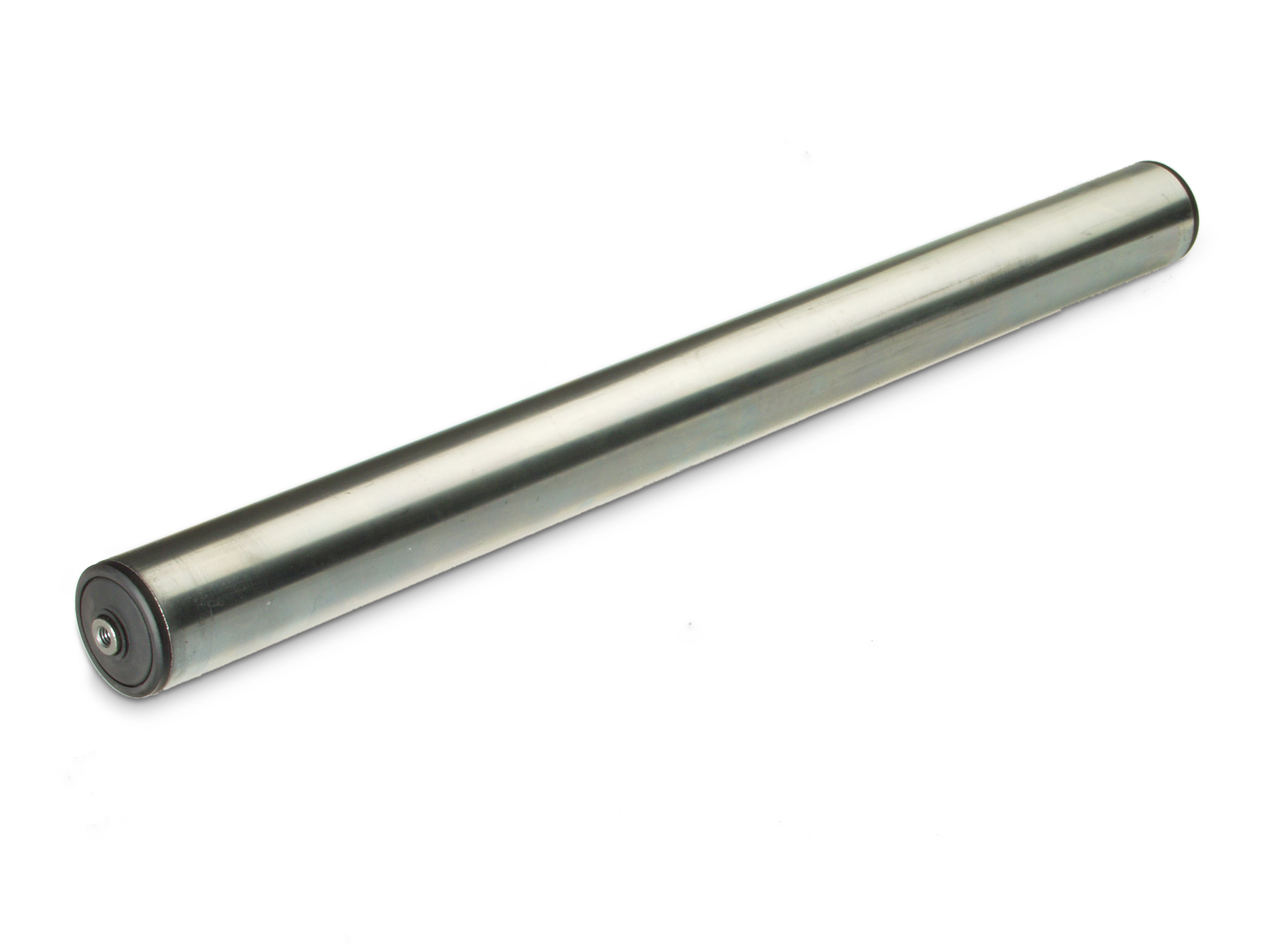

Serie 19
Schwerkraft

Tragrolle Serie 19

Serie 26
Schwerkraft

Tragrolle Serie 26

Serie 27
Schwerkraft

Tragrolle Serie 27

Die Lagerung besteht aus einem Stahl-Doppelkettenrad 3/4 x 7/16” Z = 13 mit Rillenkugellager DIN 625, wahlweise mit Deck- oder Dichtscheiben und Gegenlager (Serie 19, 26 und 27).

Varianten

SerieVariante
48.9Festrolle, verschweißt mit Rillenkugellager 6204 RS, 6005 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
80 mm2 mm Stahl • Edelstahl 20 mm, 25 mm
80 mm3 mm Stahl • Edelstahl 20 mm, 25 mm
88.9 mm2.9 mm Stahl • Edelstahl 20 mm, 25 mm
108 mm3.25 mm Stahl • Edelstahl 20 mm, 25 mm

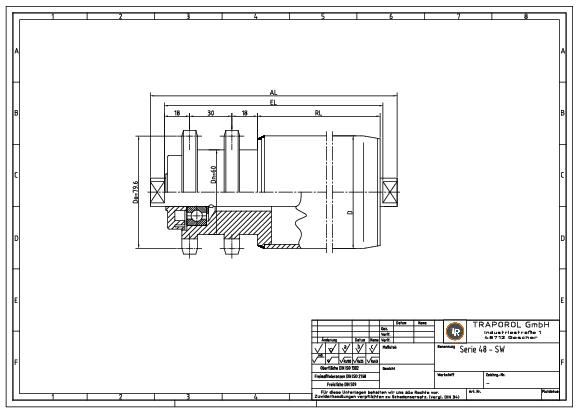

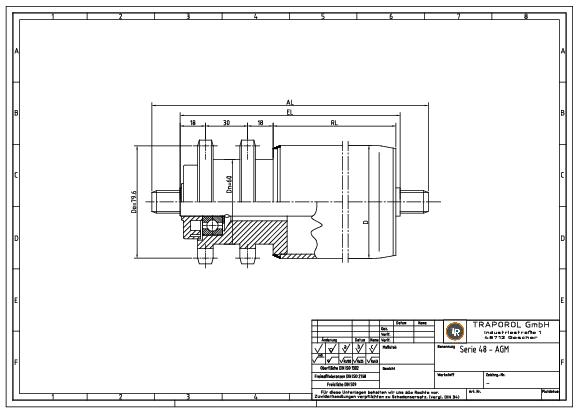

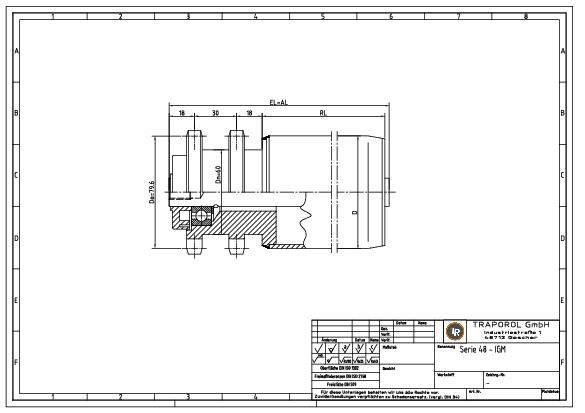

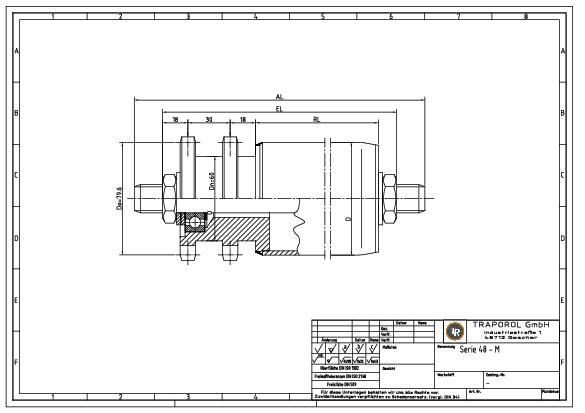

Verhältnis EL/RL

Rohr ØAchse ØIGMMAGMSW
80-108 mm20 mmEL=RL+71817171
80-108 mm25 mmEL=RL+71817171

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
80-108 mm450 daN500 daN0,80 m/s
