Schwerkraft
Tragrolle Serie 19
Rohr Ø:
63.5 mm • 80 mm • 88.9 mm • 108 mm
- Max. Tragfähigkeit 300 kg
- Rollenboden aus Kunststoff
- Schwerkraft-Tragrollen
- Schwerlasttragrollen
- Tragrollen für hohe Drehzahlen
- Rillenkugellager DIN 625
- Nicht rostend
- Zusätzlicher Spritzwasser- und Staubschutz
- Gekülpter Lagerboden
Der Lagereinsatz besteht aus einem Kunststoff-Rollenboden (Polycarbonat) mit Kunststoffdichtung (Polypropylen) und Rillenkugellager.
Varianten
| Serie | Variante |
|---|---|
| 19.2 | Rillenkugellager 6204 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 63.5 mm | 2.9 mm | Stahl | 20 mm |
| 80 mm | 2 mm | Stahl • Edelstahl • Aluminium | 20 mm |
| 80 mm | 3 mm | Stahl • Edelstahl | 20 mm |
| 88.9 mm | 2.9 mm | Stahl • Edelstahl | 20 mm |
| 108 mm | 3.25 mm | Stahl | 20 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | SW | |
|---|---|---|---|---|---|---|---|
| 63,5-108 mm | 20 mm | EL=RL+ | 5 | 25 | 5 | 5 | 5 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 63,5-108 mm | 120 daN | 150 daN | 2,00 m/s |

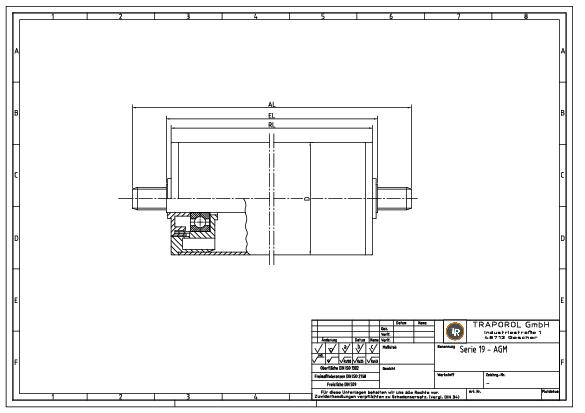

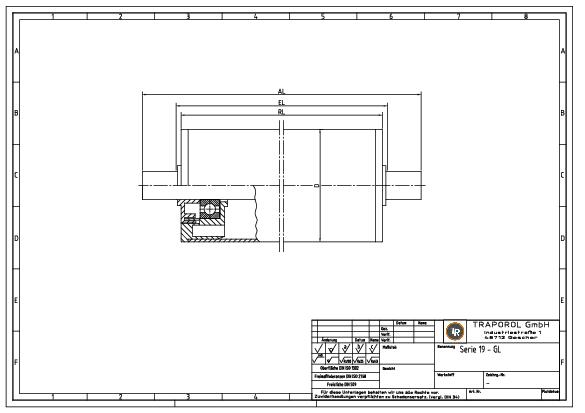

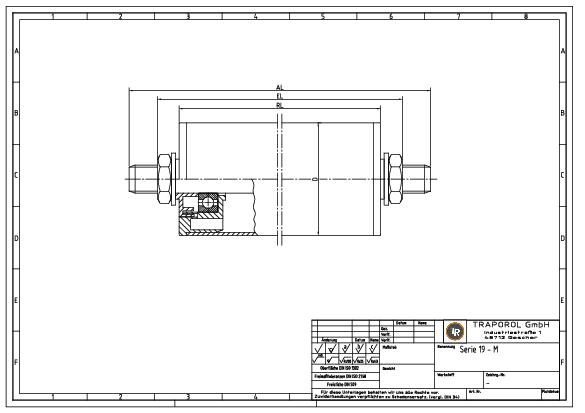

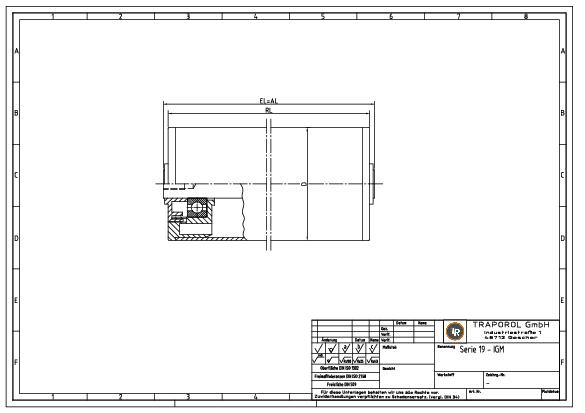

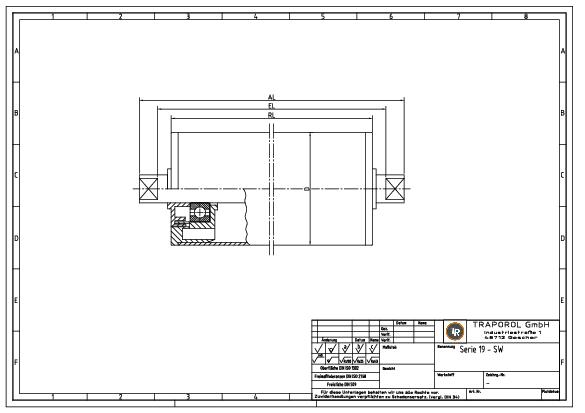

Technische Skizzen
