Schwerkraft
Tragrolle Serie 26
Rohr Ø:
63.5 mm • 80 mm • 88.9 mm • 108 mm
- Max. Tragfähigkeit 500 kg
- Rollenboden aus Stahl
- Schwerkraft-Tragrollen
- Schwerlasttragrollen
- Antistatisch
- Tragrollen für hohe Drehzahlen
- Rillenkugellager DIN 625
- Geeignet für Hoch- und Tiefkühltemperaturbereich
- Zusätzlicher Spritzwasser- und Staubschutz
- Tragrollen mit gekülpten Rollenböden
Der Lagereinsatz besteht aus einem verzinkten Stahlblech-Rollenboden mit Kunststofflagerbuchse (Polyprolylen) und mit Rillenkugellager DIN 625.
Varianten
| Serie | Variante |
|---|---|
| 26.2 | Rillenkugellager 6204 RS, 6205 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 63.5 mm | 2.9 mm | Stahl | 20 mm |
| 80 mm | 2 mm | Stahl | 20 mm |
| 80 mm | 3 mm | Stahl | 20 mm |
| 88.9 mm | 2.9 mm | Stahl | 20 mm, 25 mm |
| 108 mm | 3.25 mm | Stahl | 20 mm, 25 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
|---|---|---|---|---|---|---|---|---|
| 63,5 mm | 20 mm | EL=RL+ | 9 | 19 | 9 | 9 | ||
| 80-108 mm | 20 mm | EL=RL+ | 9 | 19 | 9 | 9 | 9 | |
| 80-108 mm | 25 mm | EL=RL+ | 9 | 19 | 9 | 9 | 9 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 63,5 mm | 180 daN | 200 daN | 2,00 m/s | |
| 80-108 mm | 200 daN | 250 daN | 2,00 m/s |

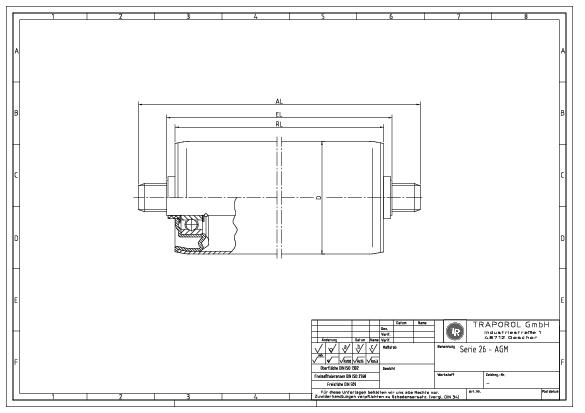

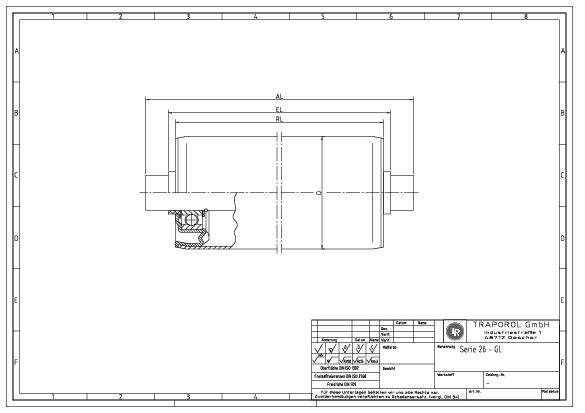

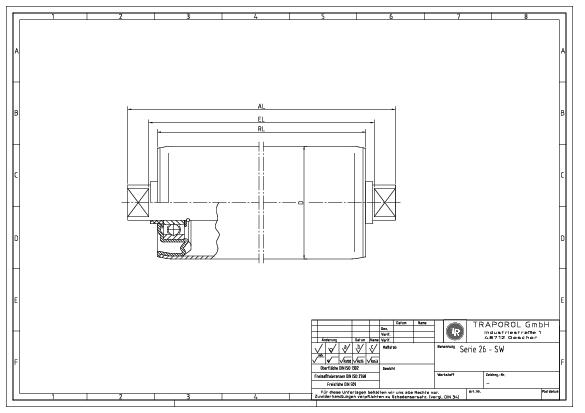

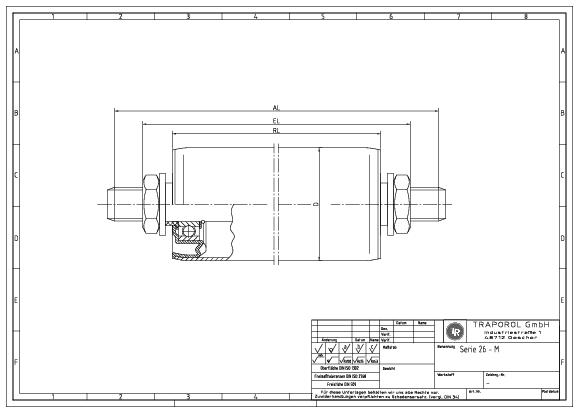

Technische Skizzen
