TRAPOROL Tragrolle Serie 47 Ansicht 1

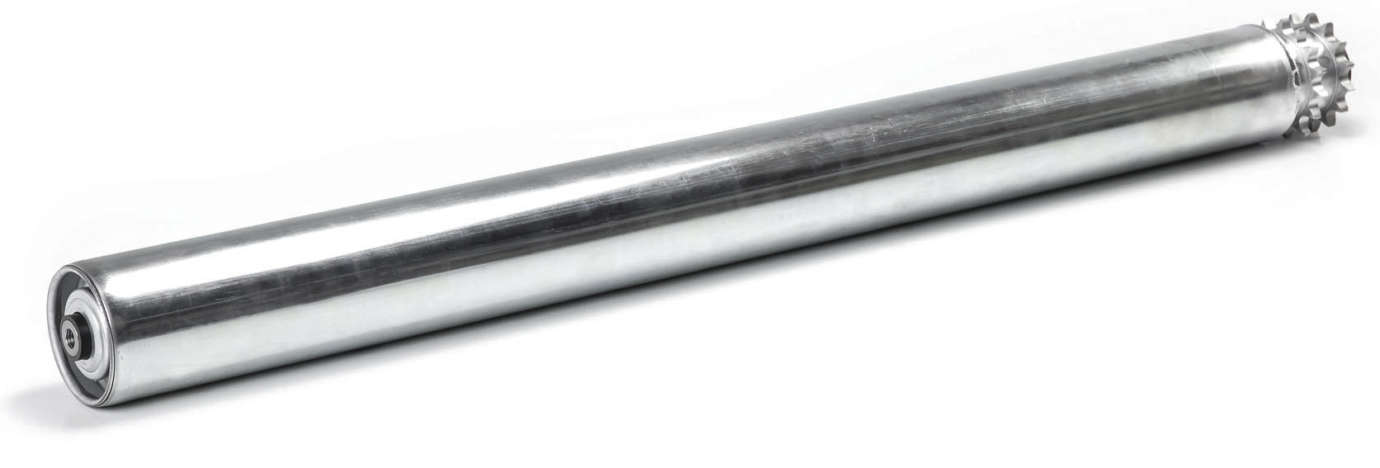

TRAPOROL Tragrolle Serie 47 Ansicht 2

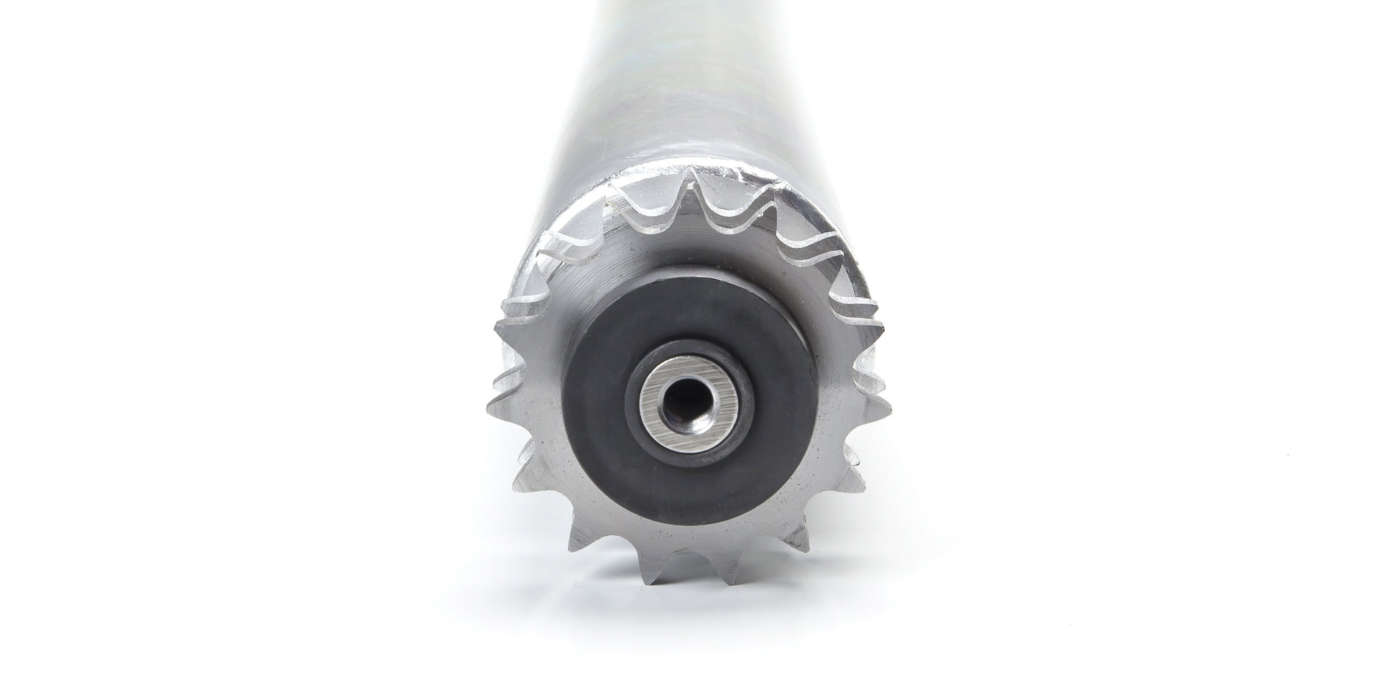

TRAPOROL Tragrolle Serie 47 Ansicht 3

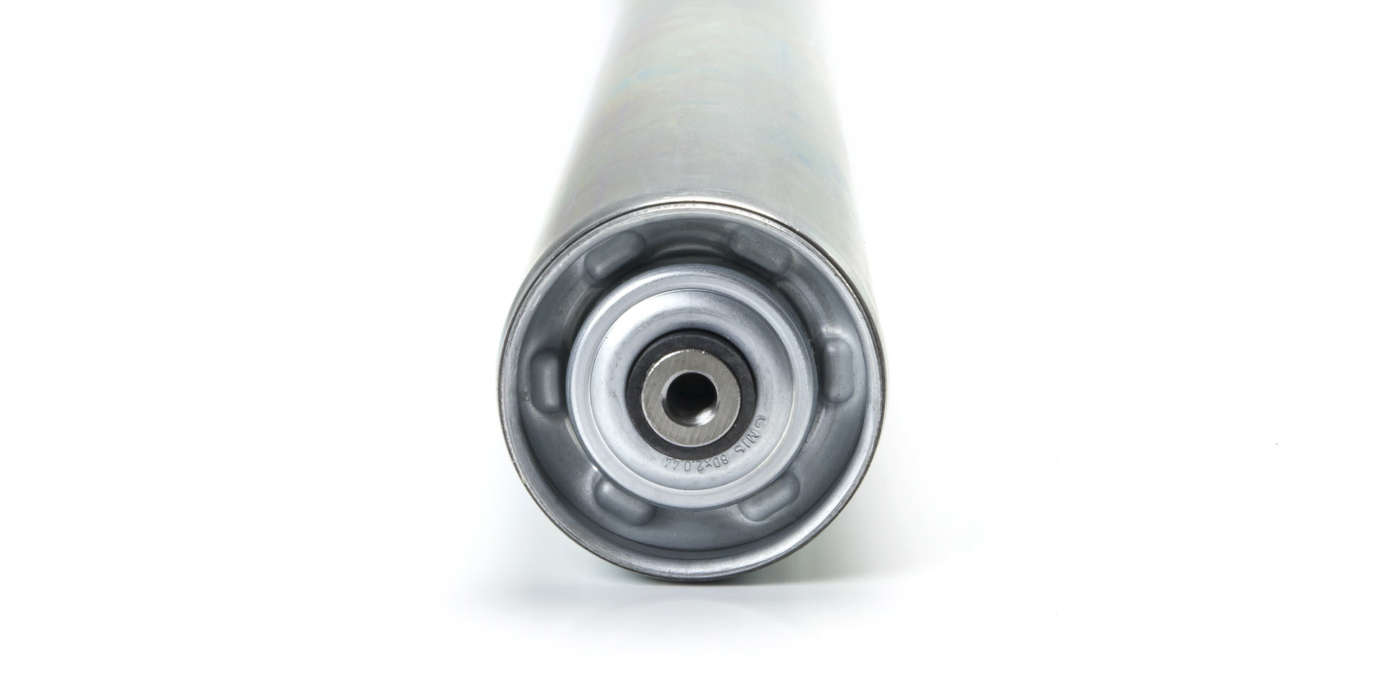

TRAPOROL Tragrolle Serie 47 Ansicht 4
Angetriebene

Tragrolle Serie 47

Rohr Ø: 63.5 mm • 80 mm • 88.9 mm • 108 mm

Gegenlager

Serie 19
Schwerkraft

Tragrolle Serie 19

Serie 26
Schwerkraft

Tragrolle Serie 26

Serie 27
Schwerkraft

Tragrolle Serie 27

Die Lagerung besteht aus einem Stahl-Doppelkettenrad 5/8 x 3/8” Z = 15 mit Rillenkugellager DIN 625 und Gegenlager (Serie 19, 26, 27).

Varianten

SerieVariante
47.9Festrolle, verschweißt mit Rillenkugellager 6204 RS, 6005 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
63.5 mm2.9 mm Stahl 20 mm
80 mm2 mm Stahl • Edelstahl 20 mm
80 mm3 mm Stahl • Edelstahl 20 mm
88.9 mm2.9 mm Stahl • Edelstahl 20 mm, 25 mm
108 mm3.25 mm Stahl • Edelstahl 20 mm, 25 mm

Verhältnis EL/RL

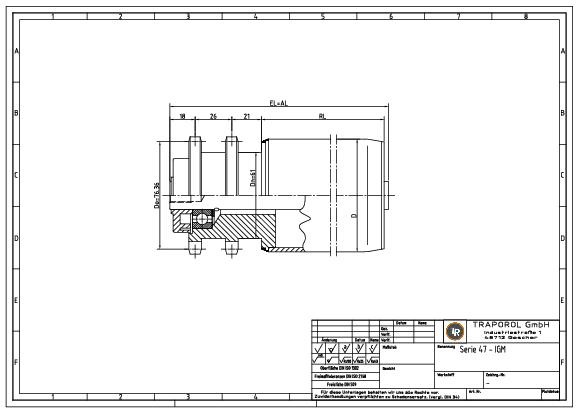

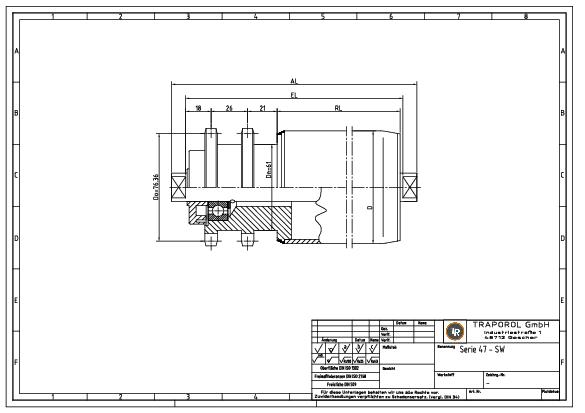

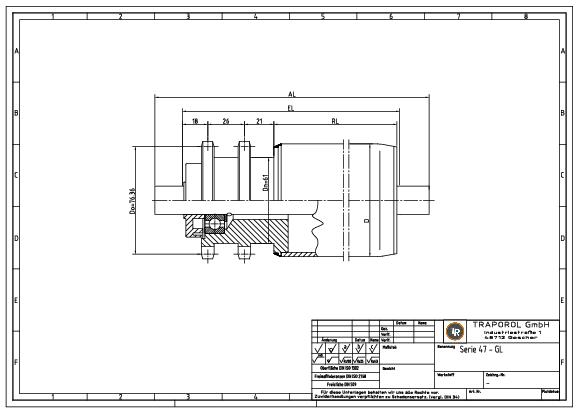

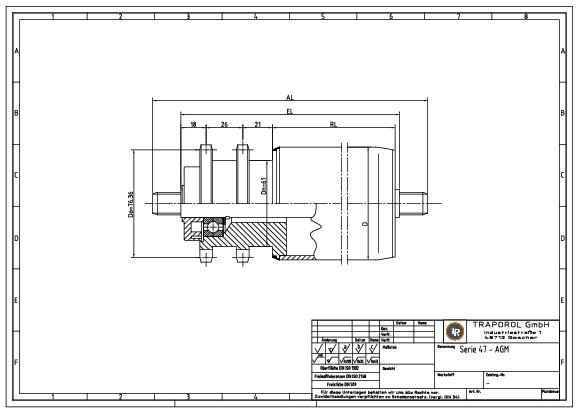

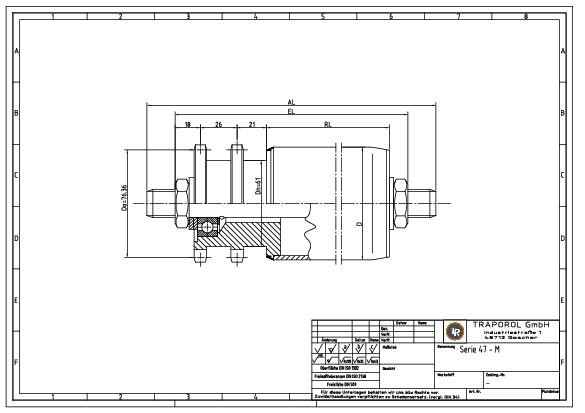

Rohr ØAchse ØIGMMAGMGLSW
63,5 mm20 mmEL=RL+7080707070
80-108 mm20 mmEL=RL+7080707070
80-108 mm25 mmEL=RL+7080707070

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
63,5 mm270 daN300 daN0,80 m/s
80-108 mm360 daN400 daN0,80 m/s
