TRAPOROL Tragrolle Serie 45 Ansicht 1
Angetriebene

Tragrolle Serie 45

Rohr Ø: 50 mm • 60 mm • 63 mm • 63.5 mm • 80 mm • 88.9 mm
  • Max. Tragfähigkeit 100 kg
  • Tragrolle mit Doppelkettenrad
  • Schwerlasttragrollen
  • Geeignet für mittelschwere Fördergüter
  • Antistatisch
  • Rillenkugellager DIN 625
  • Nicht rostend
  • Geeignet für Hoch- und Tiefkühltemperaturbereich
  • Vierkantausführung
  • Wechselfunktion (Fest und Friktion)

Gegenlager

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

Serie 25
Schwerkraft

Tragrolle Serie 25

Die Lagerung besteht aus einem Stahl-Doppelkettenrad 1/2 x 5/16” Z = 14 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16 oder 25). Doppellagerung nur bei Friktion.

Varianten

SerieVariante
45.2Friktionsrolle mit Rillenkugellager 6202 RS
45.6Festrolle mit Rillenkugellager 6202 RS
45.9Festrolle, verschweißt mit Rillenkugellager 6202 RS, 6003 RS

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm
50 mm2.8 mm Kunststoff 10 mm, 12 mm, 15 mm
60 mm2 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm, 17 mm
60 mm3 mm Stahl • Edelstahl 10 mm, 12 mm, 15 mm, 17 mm
63 mm3 mm Kunststoff 10 mm, 12 mm, 15 mm, 17 mm
63.5 mm2.9 mm Stahl 10 mm, 12 mm, 15 mm, 17 mm
80 mm2 mm Stahl • Edelstahl • Aluminium 12 mm, 15 mm, 17 mm
88.9 mm2.9 mm Stahl • Edelstahl 15 mm, 17 mm

Verhältnis EL/RL

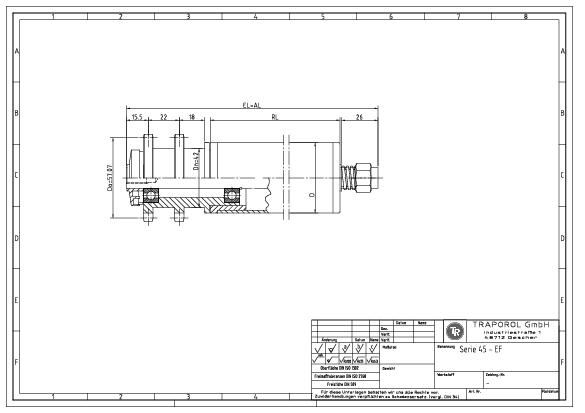

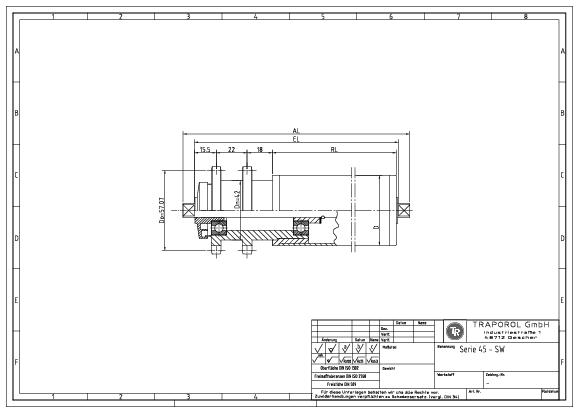

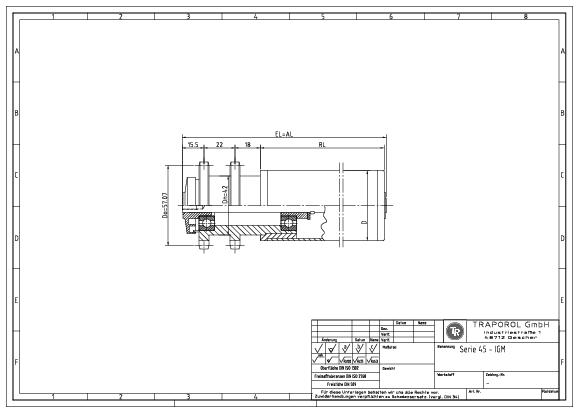

Rohr ØAchse ØIGMMAGMGLFASWLFEF
50-88,9 mm10 mmEL=RL+596459595959
50-88,9 mm12 mmEL=RL+596559595959
50-88,9 mm15 mmEL=RL+5966595959599090
50-88,9 mm17 mmEL=RL+5967595959599090

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50-88,9 mm80 daN100 daN0,80 m/s
