Angetriebene
Tragrolle Serie 40K
Rohr Ø:
20 mm • 30 mm
- Max. Tragfähigkeit 20 kg
- Tragrolle mit Doppelkettenrad
- Geringe Laufgeräusche
- Geringes Eigengewicht
- Antistatisch
- Nicht rostend
Gegenlager
Die Lagerung besteht aus einem Kunststoff-Doppelkettenrad 6 x 3 mm Z = 17 mit Rillenkugellager und Gegenlager (Serie 10 oder 13).
Varianten
| Serie | Variante |
|---|---|
| 40K.2 | Friktionsrolle mit Konuslager 608 RS, nur Rohr ø 30 |
| 40K.6 | Festrolle mit Konuslager 608 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 20 mm | 1.5 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 8 mm |
| 30 mm | 2 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 8 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | |
|---|---|---|---|---|---|---|---|
| 20 mm | 8 mm | EL=RL+ | 25 | 29 | 25 | 25 | 25 |
| 30 mm | 8 mm | EL=RL+ | 25 | 29 | 25 | 25 | 25 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 20 mm | Series 10 | 5 daN | 10 daN | 0,20 m/s |
| 30 mm | Series 10 | 5 daN | 14 daN | 0,30 m/s |
| 30 mm | Series 13 | 15 daN | 20 daN | 0,40 m/s |

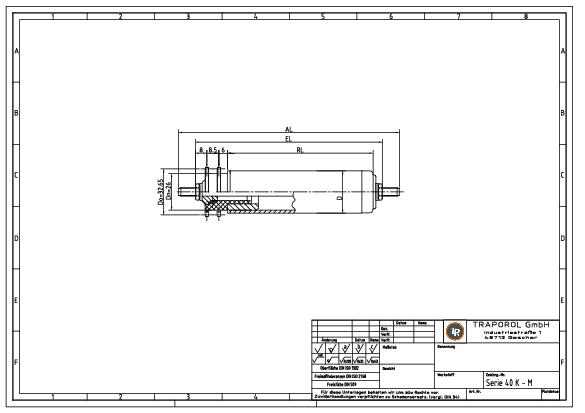

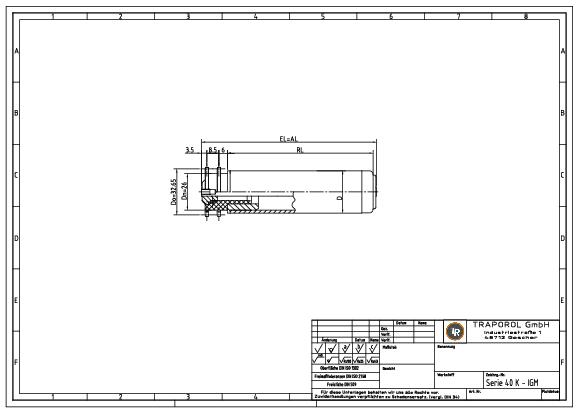

Technische Skizzen
