Angetriebene
Tragrolle Serie 31
Rohr Ø:
30 mm
- Max. Tragfähigkeit 60 kg
- Tragrolle mit Einfachkettenrad
- Geeignet für mittelschwere Fördergüter
- Antistatisch
- Rillenkugellager DIN 625
- Triebstockverzahnt
- Geeignet für leichte Fördergüter
Gegenlager
Die Lagerung besteht aus einem verzinkten Stahl-Einfachkettenrad mit gehärteter Zahnflankenoberfläche 3/8 x 7/32” Z = 10 mit Rillenkugellager DIN 625 und Gegenlager (Serie 10 oder 13). Friktionsausführung nur mit Gegenlager Serie 13.
Varianten
| Serie | Variante |
|---|---|
| 31.2 | Friktionsrolle mit Rillenkugellager 608 RS / 6900 RS |
| 31.6 | Festrolle mit Rillenkugellager 608 RS / 6900 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 30 mm | 2 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 8 mm, 10 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | SW | |
|---|---|---|---|---|---|---|---|---|
| 30 mm | 8 mm | EL=RL+ | 26 | 35 | 26 | 26 | 26 | 26 |
| 30 mm | 10 mm | EL=RL+ | 26 | 34 | 26 | 26 | 26 | 26 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 30 mm | Series 10 | 10 daN | 20 daN | 0,30 m/s |
| 30 mm | Series 13 | 50 daN | 60 daN | 0,40 m/s |

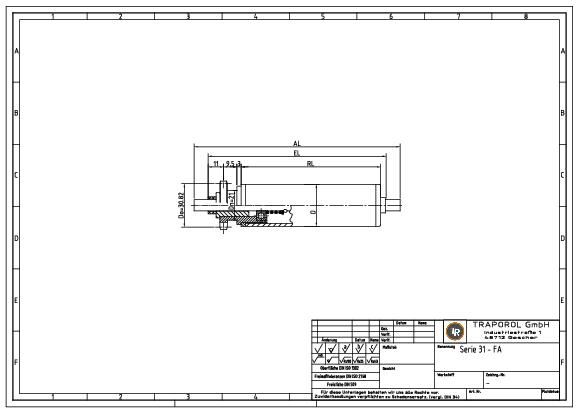

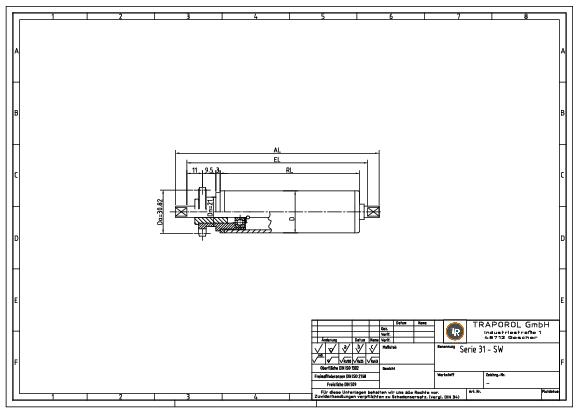

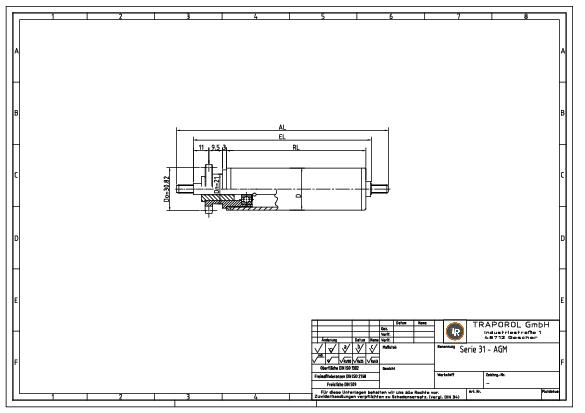

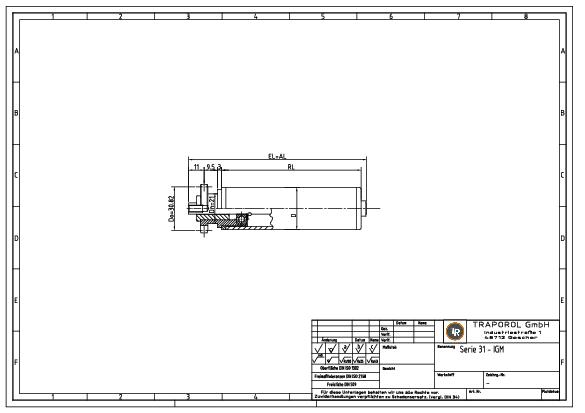

Technische Skizzen
