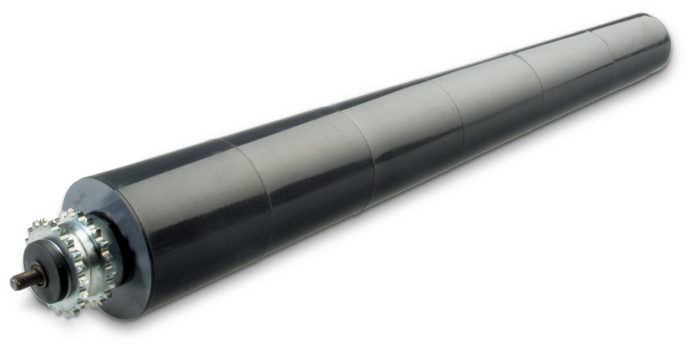

TRAPOROL Tragrolle Serie 67 Ansicht 1
Angetriebene Konische

Tragrolle Serie 67

Rohr Ø: 50 mm

Gegenlager

Serie 16/16K
Schwerkraft

Tragrolle Serie 16/16K

Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Polypropylen). Die Lagerung besteht aus einem Doppelkettenrad aus Stahl 3/8 x 7/32” Z = 20 mit Rillenkugellager DIN 625 und Gegenlager (Serie 16). Für Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 220 mm und einem Stückgewicht bis etwa 150 kg. In Sonderlängen verfügbar.

Varianten

SerieVariante
67.6AFriktionsrolle mit Rillenkugellager 6202 RS, konische Töpfe aus Polyamid 6
67.6PWFriktionsrolle mit Rillenkugellager 6202 RS, konische Töpfe aus Polypropylen

Normlängen

Kurve 90º mit 20 Rollen

NennbreiteRLELLWRiRmRaTiTa
300 mm29035273,5761918111959,787,8
400 mm39045280,1783990124161,597,4
500 mm49055286,98041061136263,1106,9
600 mm59065293,67641071142260,1111,6
700 mm690752100,47861143154461,7121,5
800 mm790852107,18071215166563,6130,7

Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
50 mm1.5 mm Stahl • Edelstahl • Aluminium 10 mm, 12 mm, 15 mm
50 mm2.8 mm Kunststoff 10 mm, 12 mm, 15 mm

Verhältnis EL/RL

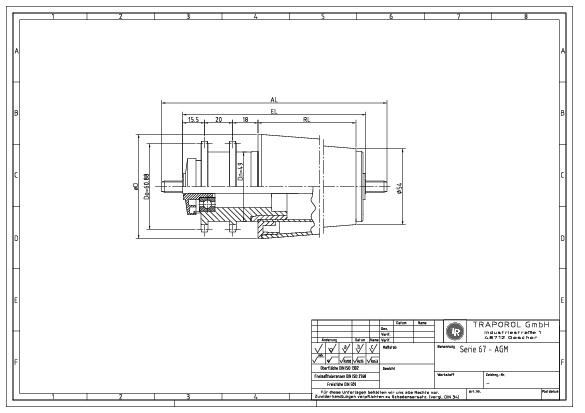

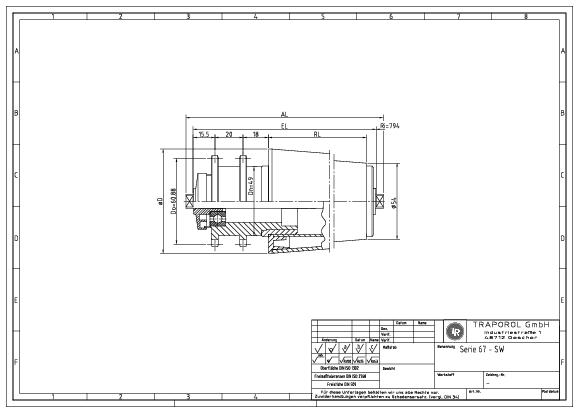

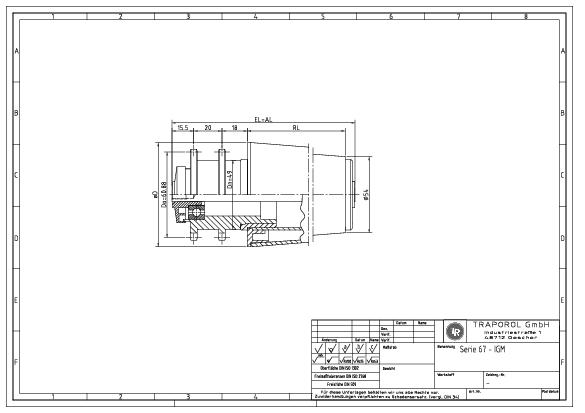

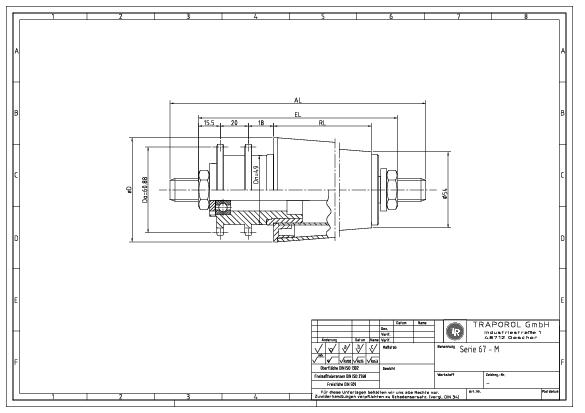

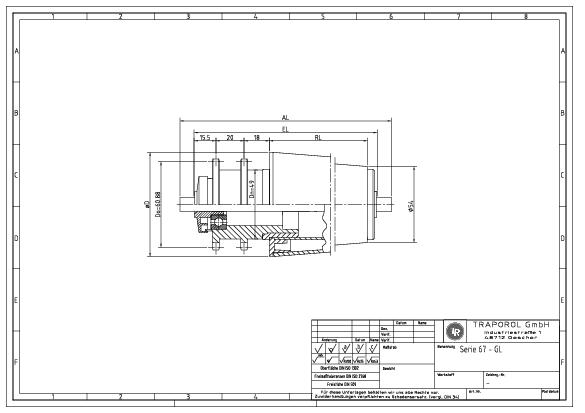

Rohr ØAchse ØIGMMAGMGLFASW
50 mm10 mmEL=RL+627262626262
50 mm12 mmEL=RL+627462626262
50 mm15 mmEL=RL+627662626262

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
50 mm80 daN100 daN1,20 m/s
