Angetriebene
Konische
Tragrolle Serie 65
Rohr Ø:
30 mm
- Max. Tragfähigkeit 20 kg
- Tragrolle mit Doppelkettenrad
- Konische-Tragrollen
- Nicht rostend
Gegenlager
Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Vestamid). Die Lagerung besteht aus einem Doppelkettenrad aus Stahl 3/8 x 7/32” Z = 15 mit Rillenkugellager DIN 625 und Gegenlager (Serie 10). Für Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 140 mm und einem Stückgewicht bis etwa 20 kg. In Sonderlängen verfügbar.
Varianten
Serie | Variante |
---|---|
65.6ARY | Festrolle mit Rillenkugellager 6000 RS, konische Töpfe aus Polyamid 6 |
65.6V | Festrolle mit Rillenkugellager 6000 RS, konische Töpfe aus Vestamid |
Normlängen
Ri = 502, Ti 35,9 – Kurve 90º mit 21 Rollen, Ti 59,1 (Beispiel AGM)
Nennbreite | RL | EL | LW | Dø | Ri | Rm | Ra | Ti | Ta |
---|---|---|---|---|---|---|---|---|---|
300 mm | 285 | 352 | 355 | 53,1 | 657 | 860 | 61,4 | ||
400 mm | 385 | 452 | 455 | 59,9 | 707 | 960 | 68,5 | ||
500 mm | 485 | 552 | 555 | 66,6 | 757 | 1060 | 75,4 | ||
600 mm | 585 | 652 | 655 | 73,4 | 807 | 1160 | 82,8 | ||
700 mm | 685 | 752 | 755 | 80,1 | 857 | 1260 | 89,9 | ||
800 mm | 785 | 852 | 855 | 86,9 | 907 | 1360 | 97,1 |
Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.
Kombinationsmögl. Rohr/Achse
Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
---|---|---|---|
30 mm | 2 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 10 mm |
Verhältnis EL/RL
Rohr Ø | Achse Ø | IGM | M | AGM | GL | FA | |
---|---|---|---|---|---|---|---|
30 mm | 10 mm | EL=RL+ | 67 | 77 | 67 | 67 | 67 |
Belastungswerte Lager
Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
---|---|---|---|---|
30 mm | 20 daN | 30 daN | 0,40 m/s |

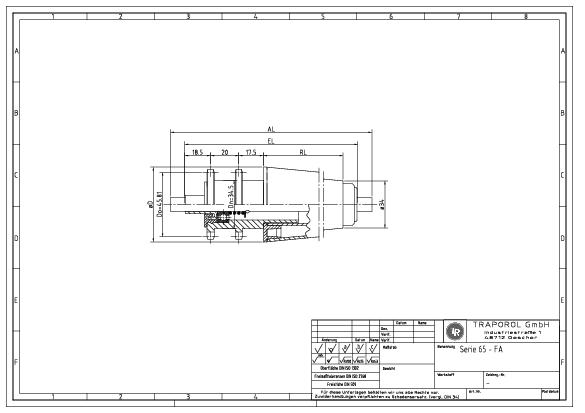

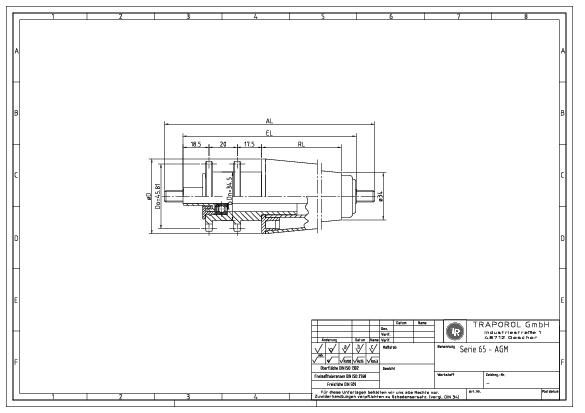

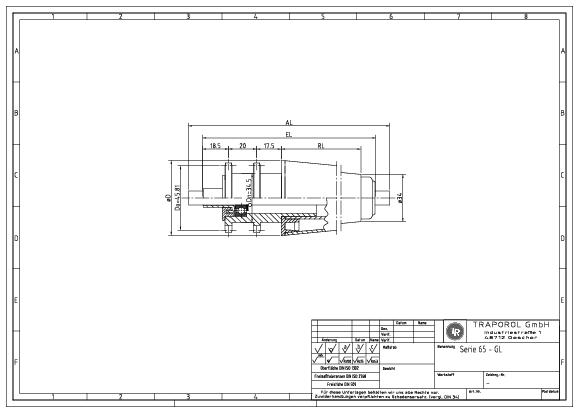

Technische Skizzen
