Angetriebene
Konische
Tragrolle Serie 64
Rohr Ø:
20 mm
- Max. Tragfähigkeit 15 kg
- Rollenboden aus Kunststoff
- Tragrolle mit Doppelkettenrad
- Konische-Tragrollen
- Leicht laufend
- Nicht rostend

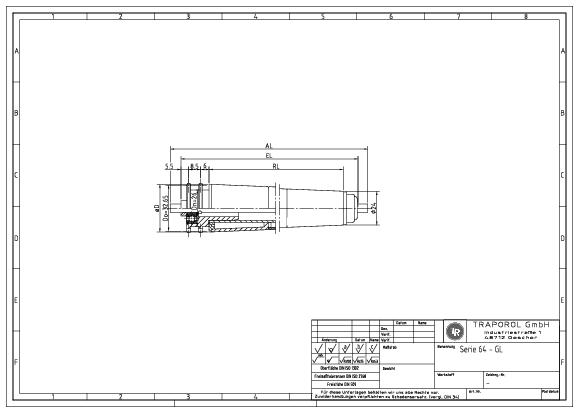

Gegenlager
Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Vestamid).
Die Lagerung besteht aus einem verzinkten Doppelkettenrad aus Stahl 6 x 3 mm mit gehärteter Zahnflankenoberfläche Z = 17 mit Rillenkugellager DIN 625 und Gegenlager (Serie 10). Für Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 105 mm und einem Stückgewicht bis etwa 15 kg.
Varianten
Serie | Variante |
---|---|
64.6ARY | Festrolle mit Rillenkugellager 608 RS, konische Töpfe aus Polyamid 6 |
64.6V | Festrolle mit Rillenkugellager 608 RS, konische Töpfe aus Vestamid |
64.6A | Festrolle mit Rillenkugellager 608 RS, konischeTöpfe aus Polyamid 6 (Zwischenlängen) |
Normlängen
Ri = 359, Ti = 25,6 – Kurve 90º mit 22 Rollen
Nennbreite | RL | EL | LW | Dø | Ri | Rm | Ra | Ti | Ta |
---|---|---|---|---|---|---|---|---|---|
200 mm | 202 | 232 | 37,0 | 471,5 | 594 | 42,3 | |||
250 mm | 252 | 282 | 40,2 | 496,5 | 644 | 46,0 | |||
300 mm | 302 | 332 | 43,5 | 521,5 | 694 | 48,8 | |||
350 mm | 352 | 382 | 46,7 | 546,5 | 744 | 51,8 | |||
400 mm | 402 | 432 | 50,0 | 571,5 | 794 | 57,8 | |||
500 mm | 502 | 532 | 56,5 | 621,5 | 894 | 63,8 |
Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.
Kombinationsmögl. Rohr/Achse
Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
---|---|---|---|
20 mm | 1.5 mm | Stahl • Edelstahl • Aluminium • Kunststoff | 6 mm, 8 mm |
Verhältnis EL/RL

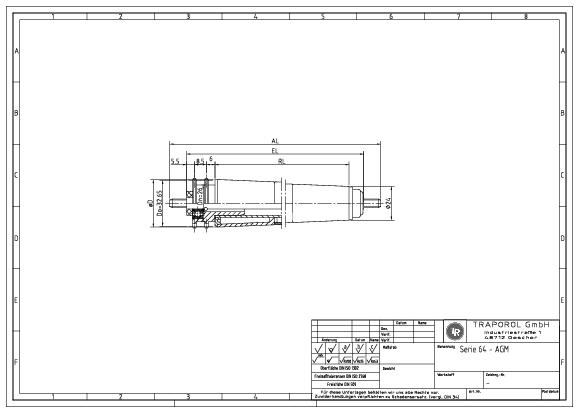

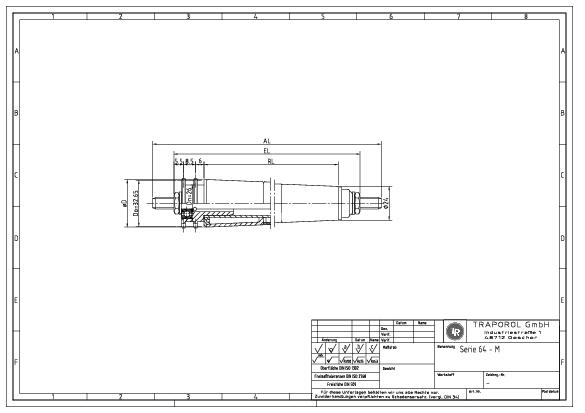

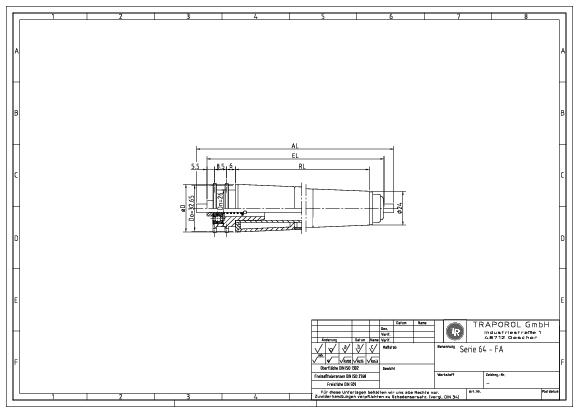

Rohr Ø | Achse Ø | M | AGM | GL | FA | |
---|---|---|---|---|---|---|
20 mm | 6 mm | EL=RL+ | 40 | 30 | 30 | |
20 mm | 8 mm | EL=RL+ | 46 | 30 | 30 | 30 |
Belastungswerte Lager
Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
---|---|---|---|---|
20 mm | 15 daN | 20 daN | 0,40 m/s |
