TRAPOROL Tragrolle Serie 60 Ansicht 1
Konische

Tragrolle Serie 60

Rohr Ø: 20 mm

Gegenlager

Serie 10
Schwerkraft

Tragrolle Serie 10

Tragrolle mit konischen Töpfen aus Kunststoff (Polyamid 6, wahlweise Vestamid). Lagerung: Serie 10. Für kleines Fördergut mit einer Mindestlänge bzw. einem Mindestdurchmesser von 95 mm und einem Stückgewicht bis etwa 15 kg.

Varianten

SerieVariante
60.0ARYKonische Töpfe aus Polyamid 6
60.0VKonische Töpfe aus Vestamid
60.0AKonische Töpfe aus Polyamid 6 (für Zwischenlängen)

Normlängen

Ri = 359, Ti = 25,6 – Kurve 90º mit 22 Rollen

NennbreiteRLELLWRiRmRaTiTa
100 mm10213230,5421,549435,3
150 mm15218233,7446,554438,8
200 mm20223237,0471,559442,3
250 mm25228240,2496,564446,0
300 mm30233243,5521,569449,5
350 mm35238246,7546,577453,0
400 mm40243250,0571,579456,6
500 mm50253256,5621,589463,8

Maße sind Fallbeispiele, im aktuellen Fall kundenseitige technische Eigenklärung notwendig.

Kombinationsmögl. Rohr/Achse

Rohr ØRohrwandstärkeRohr Material OptionenAchse Ø
20 mm1.5 mm Stahl • Edelstahl • Aluminium • Kunststoff 6 mm, 8 mm

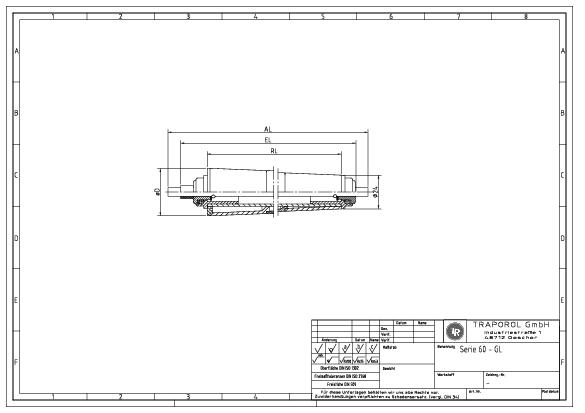

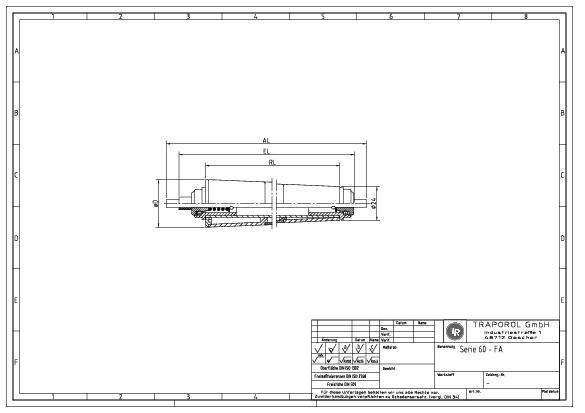

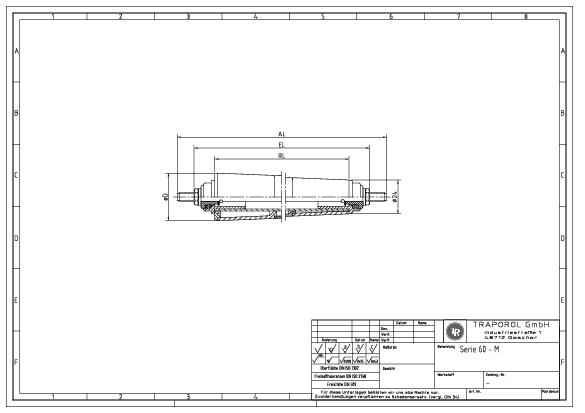

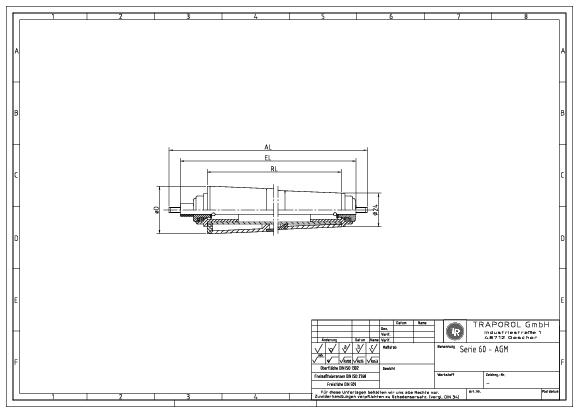

Verhältnis EL/RL

Rohr ØAchse ØMAGMGLFA
20 mm6 mmEL=RL+313030
20 mm8 mmEL=RL+34303030

Belastungswerte Lager

Rohr ØVariante / GegenlagerLager statischLager dynamischFördergeschw
20 mm5 daN10 daN0,4 m/s
