Angetriebene
Tragrolle Serie 38
Rohr Ø:
88.9 mm • 108 mm
- Max. Tragfähigkeit 500 kg
- Tragrolle mit Einfachkettenrad
- Schwerlasttragrollen
- Rillenkugellager DIN 625
- Triebstockverzahnt
- Nicht rostend
- Lastenunabhängige Friktion
Gegenlager

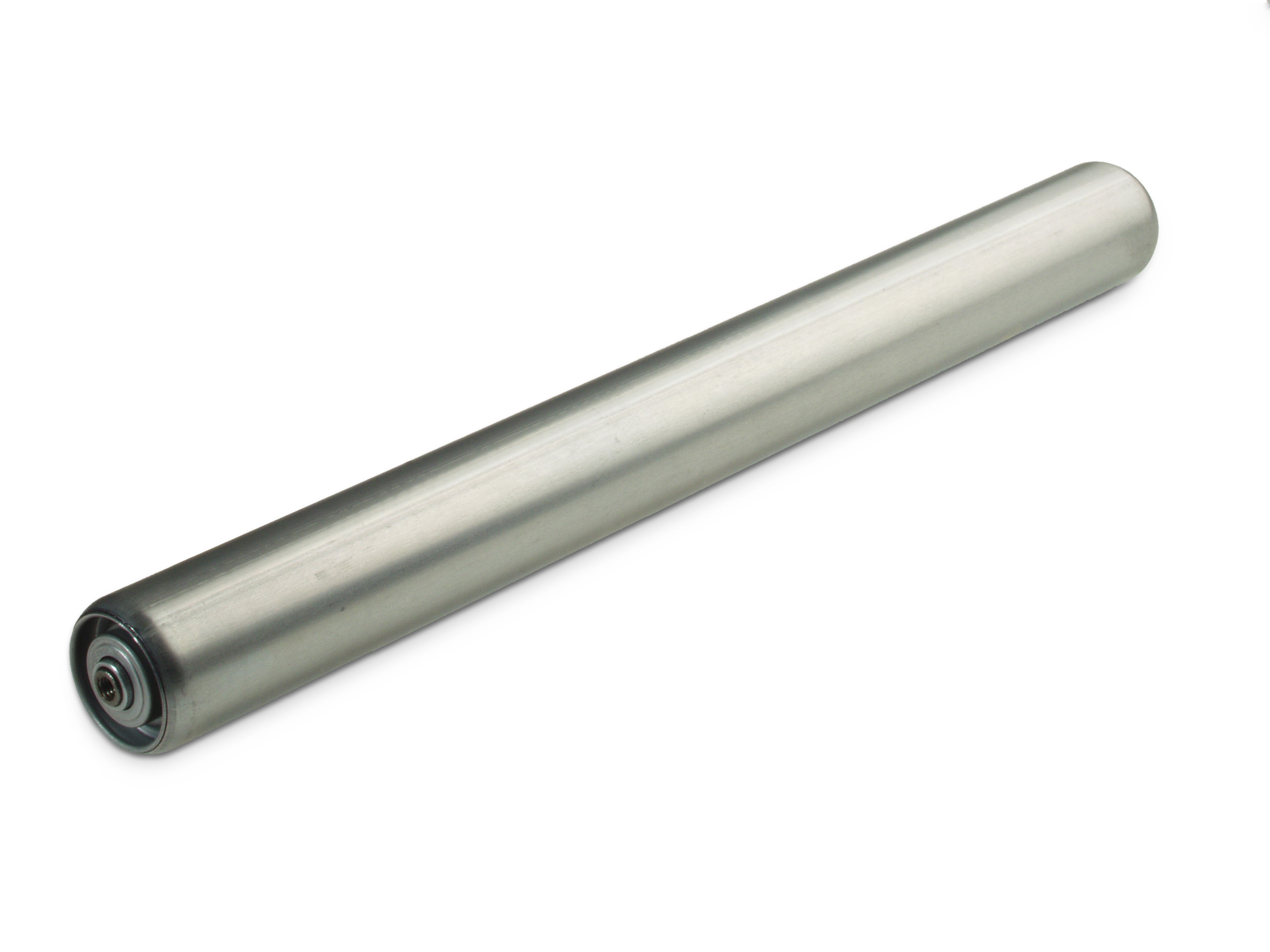

Die Lagerung besteht aus einem Stahl-Einfachkettenrad 3/4 x 7/16” Z = 13 mit Rillenkugellager DIN 625 und Gegenlager (Serie 26 oder 27).
Varianten
| Serie | Variante |
|---|---|
| 38.9 | Festrolle, verschweißt mit Rillenkugellager 6204 RS, 6005 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 88.9 mm | 2.9 mm | Stahl • Edelstahl | 20 mm, 25 mm |
| 108 mm | 3.25 mm | Stahl • Edelstahl | 20 mm, 25 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | SW | |
|---|---|---|---|---|---|---|---|
| 88,9-108 mm | 20 mm | EL=RL+ | 41 | 50 | 41 | 41 | 41 |
| 88,9-108 mm | 25 mm | EL=RL+ | 41 | 50 | 41 | 41 | 41 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 88,9-108 mm | 400 daN | 500 daN | 0,80 m/s |

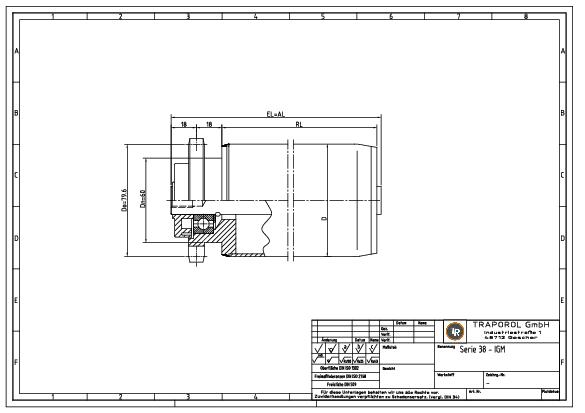

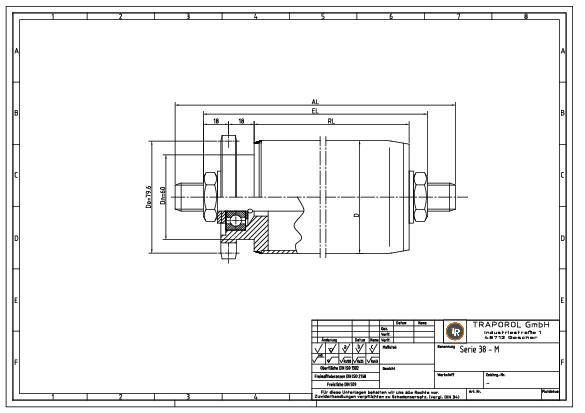

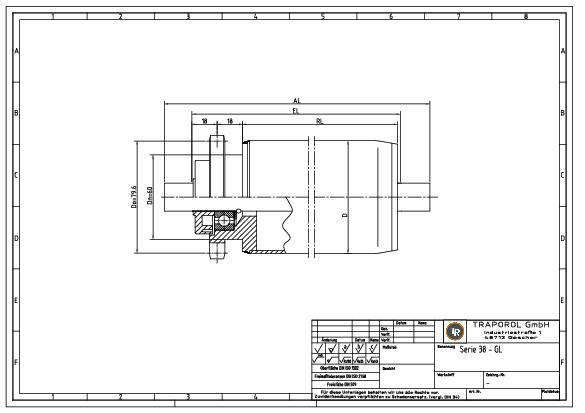

Technische Skizzen
