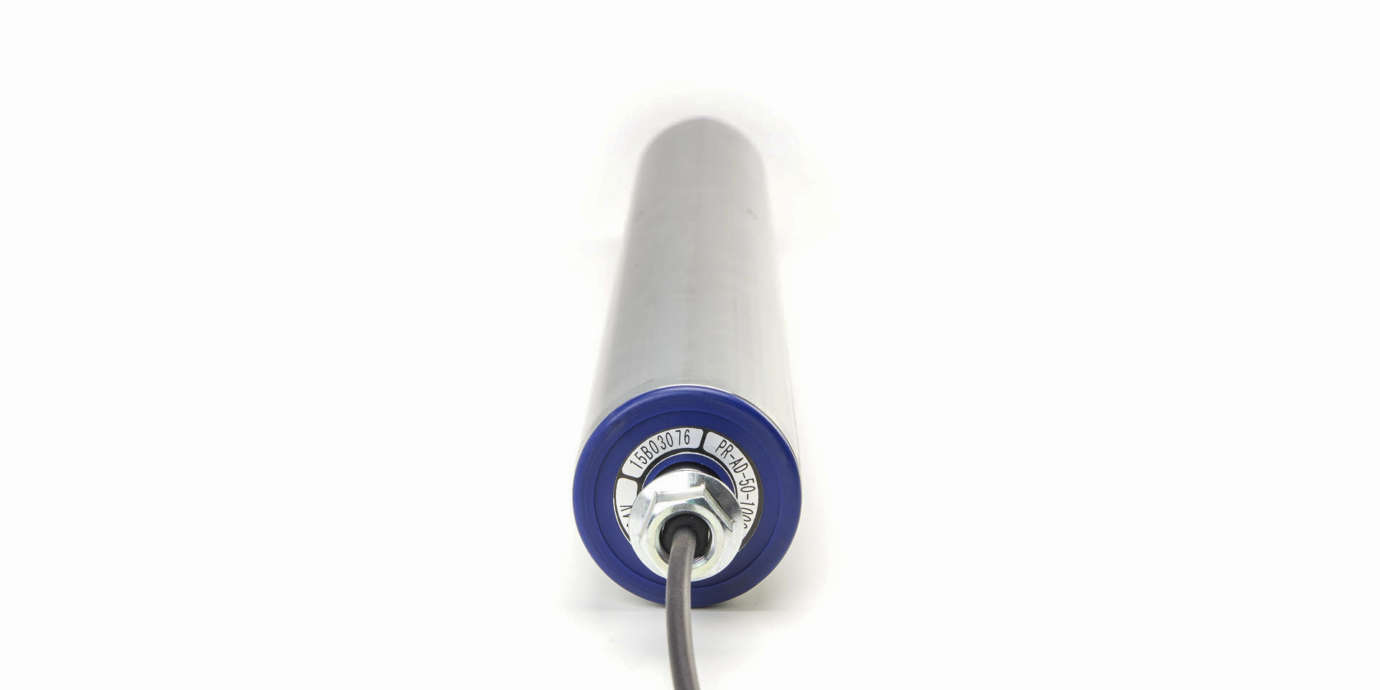

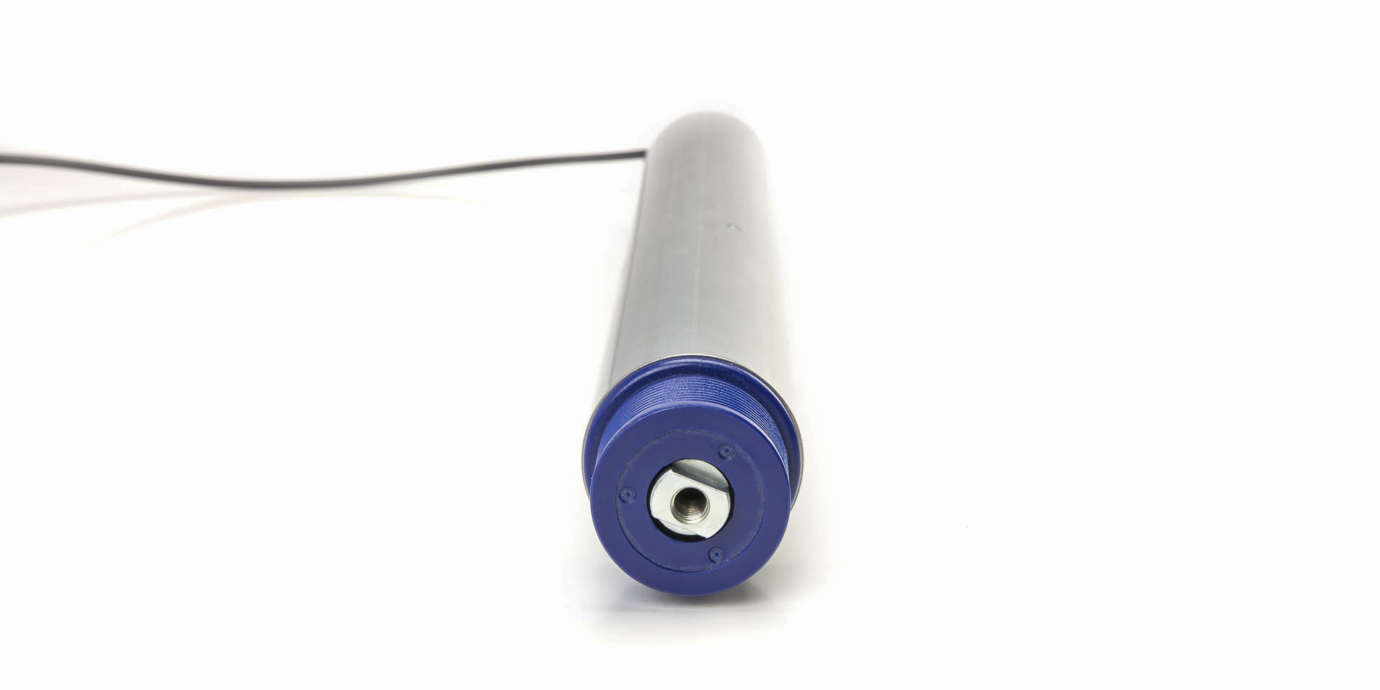

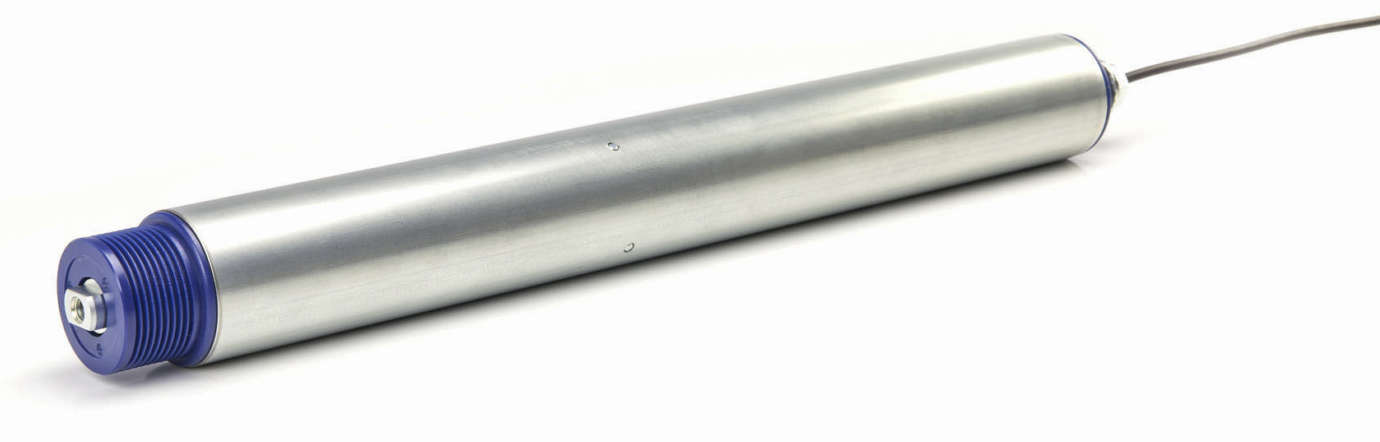

Motorrolle Senergy Poly-V
- Max. Tragfähigkeit 50 kg
- 24 V-Antrieb
- Bremsfunktion (elektr.)
- IP54
- IP66 optional

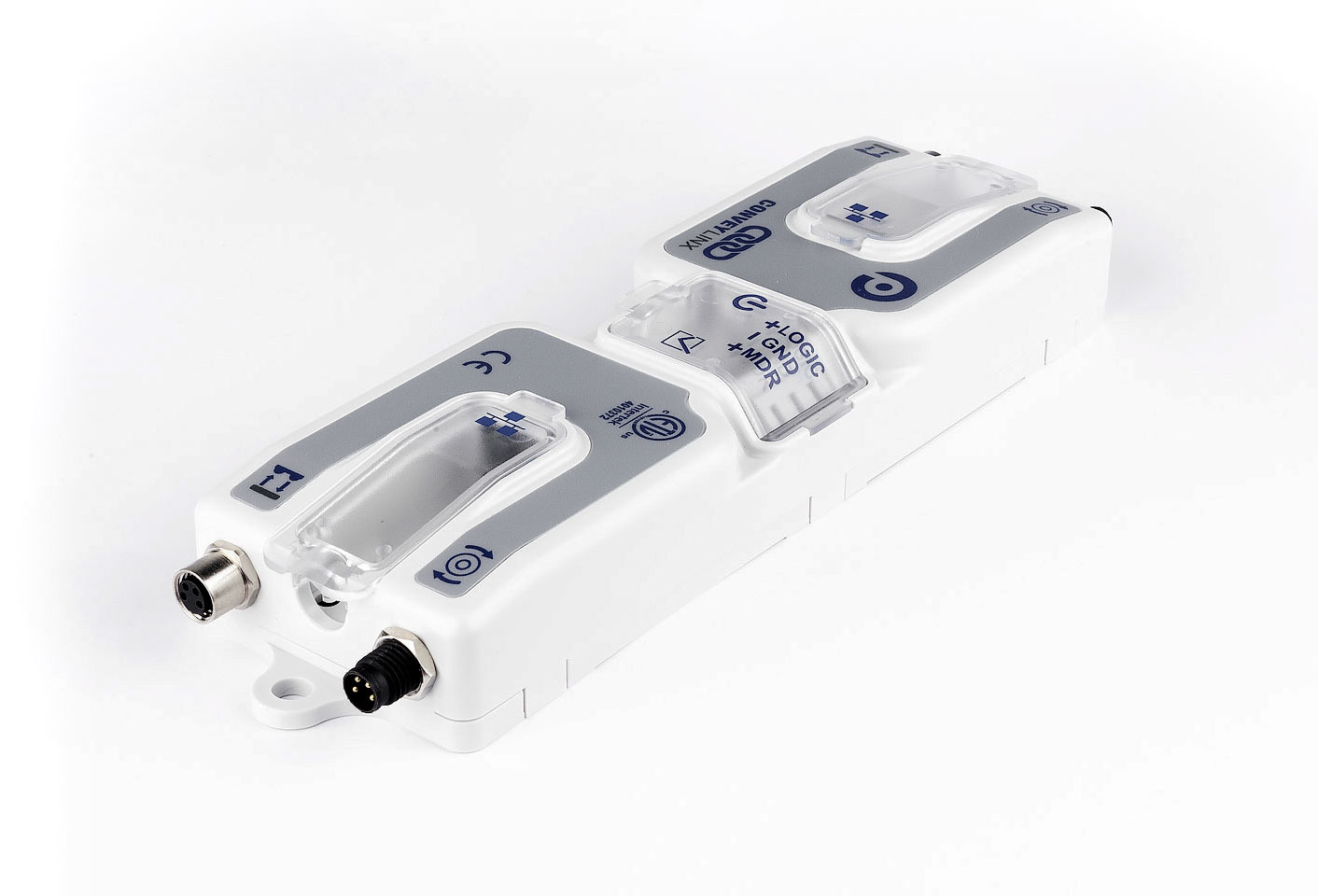

Zubehör
Die Senergy® Motorrolle ist eine echte Innovation. Sie ist die erste Tragrolle mit bürstenlosem 24 V-Antrieb, die über eine vierpolige M8-Standardverkabelung angeschlossen wird.
Diese neuartige Technologie ist zum Patent angemeldet. Die digitale Codierung der Hall-Effekt-Signale im Motor ermöglicht den Signaltransfer zur externen Kommutierungselektronik über lediglich einen Pin. Ebenso wird die Motortemperatur codiert und ausgewertet. Dies schützt den Antrieb zuverlässig vor Überhitzung, da abgeregelt wird, sobald eine kritische Temperatur gemessen wird. Zusätzlich werden Seriennummer und Produktionsdatum der Motorrolle auf dem µ-Controller gespeichert.
Durch die Verwendung von M8-Steckern ist die problemlose Verlängerung des Anschlusskabels mit marktüblichen M8-Standardverlängerungen bis zu 5 m möglich. Die robuste Steckertechnologie ist gegen Fehlsteckungen geschützt. Die Senergy® Motorrolle ist in allen gängigen Übertriebsformen, wie zum Beispiel Poly-V, verfügbar. Elf verschiedene Getriebeuntersetzungen und eine mechanische Nennleistung von 40 W ermöglichen die Anpassung an eine Vielzahl von Applikationen. Für Anwendungen im Feuchtraumbereich ist eine spezielle IP66-zertifizierte Abdichtung verfügbar. Ebenso ist eine Version für Tiefkühlanwendungen bis -30° C vorhanden. Darüber hinaus sind diverse Sonderanwendungen möglich.
Gegenlager: SK-Federachse FA11x10 - Motorseitig: M12x15,2
Gegenlager: A17 SW11x6 und IGM8x15 - Motorseitig: M12x15,2
Treiber Download:
http://indsoft.bg/downloads/EasyRoll/EasyRoll_DE_V4_19.zip
Antriebsdaten
Senergy Ai ECO-Mode (40 W)
| Speed Code | Geschw. | Dauerdrehmoment | Losbrechmoment | Beschleunigungsmoment |
|---|---|---|---|---|
| 15 | 0,3 m/s | 2,7 Nm | 14,74 Nm | 4,46 Nm |
| 20 | 0,5 m/s | 1,98 Nm | 10,81 Nm | 3,27 Nm |
| 25 | 0,6 m/s | 1,62 Nm | 8,85 Nm | 2,67 Nm |
| 35 | 0,8 m/s | 1,20 Nm | 6,55 Nm | 1,98 Nm |
| 45 | 1 m/s | 1 Nm | 5,46 Nm | 1,65 Nm |
| 60 | 1,40 m/s | 0,73 Nm | 4,00 Nm | 1,21 Nm |
| 75 | 1,70 m/s | 0,60 Nm | 3,28 Nm | 0,99 Nm |
| 95 | 2,20 m/s | 0,52 Nm | 2,83 Nm | 0,86 Nm |
Senergy Ai BOOST-Mode (50 W)
| Speed Code | Geschw. | Dauerdrehmoment | Losbrechmoment | Beschleunigungsmoment |
|---|---|---|---|---|
| 15 | 0,25 m/s | 4,86 Nm | 19,25 Nm | 8,02 Nm |
| 20 | 0,33 m/s | 3,56 Nm | 14,11 Nm | 5,88 Nm |
| 25 | 0,42 m/s | 2,92 Nm | 11,55 Nm | 4,81 Nm |
| 35 | 0,58 m/s | 2,16 Nm | 8,55 Nm | 3,56 Nm |
| 45 | 0,75 m/s | 1,80 Nm | 7,13 Nm | 2,97 Nm |
| 60 | 1 m/s | 1,32 Nm | 5,23 Nm | 2,18 Nm |
| 75 | 1,25 m/s | 1,08 Nm | 4,28 Nm | 1,78 Nm |
| 95 | 1,58 m/s | 0,93 Nm | 3,70 Nm | 1,54 Nm |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 50 mm | 1.5 mm | Stahl • Stahl verzinkt • Edelstahl | 11 & 12 mm, 17, 11 & 12 mm |
Verhältnis EL/RL
| Rohr Ø |
|---|
| mm |
